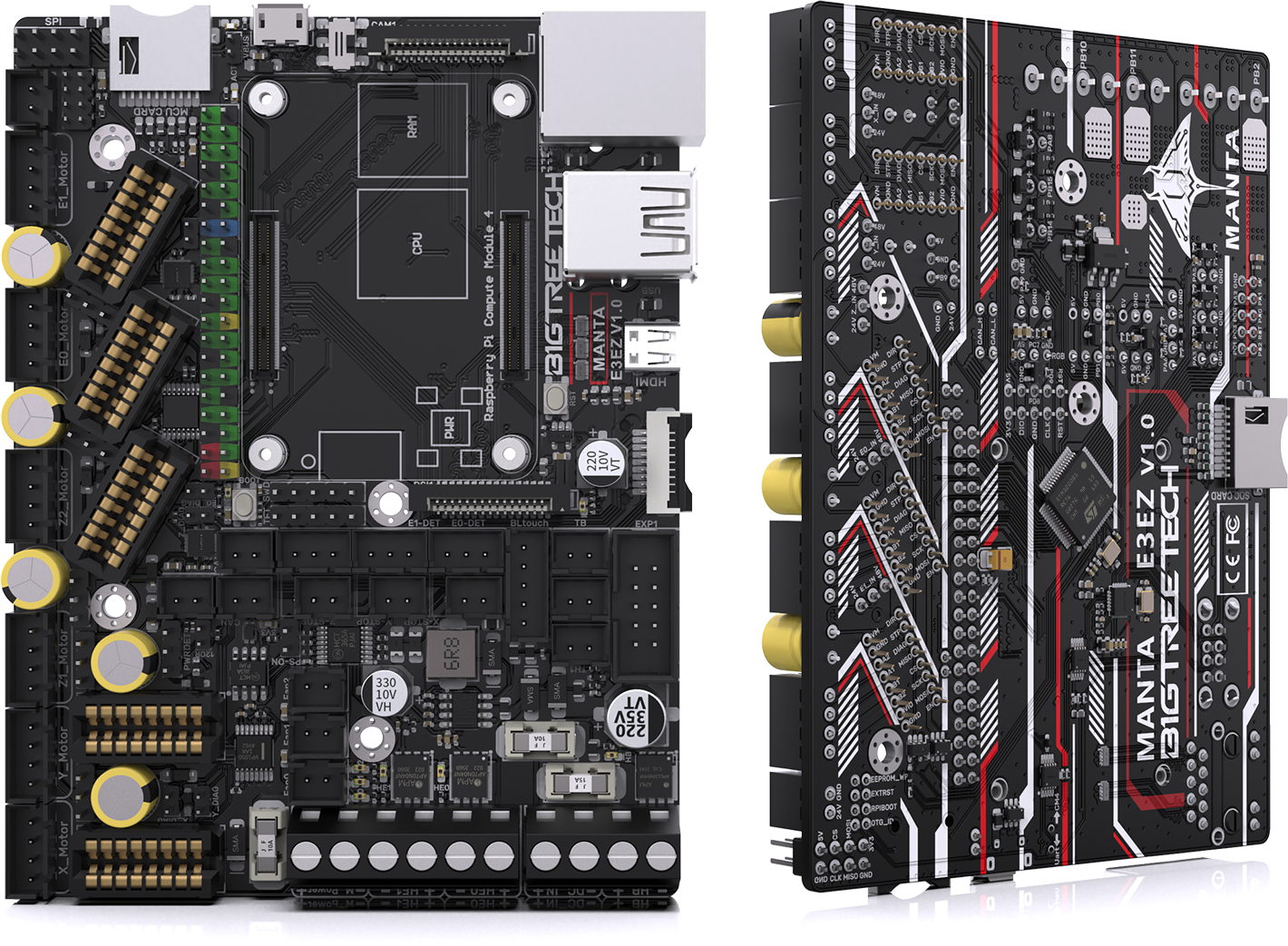

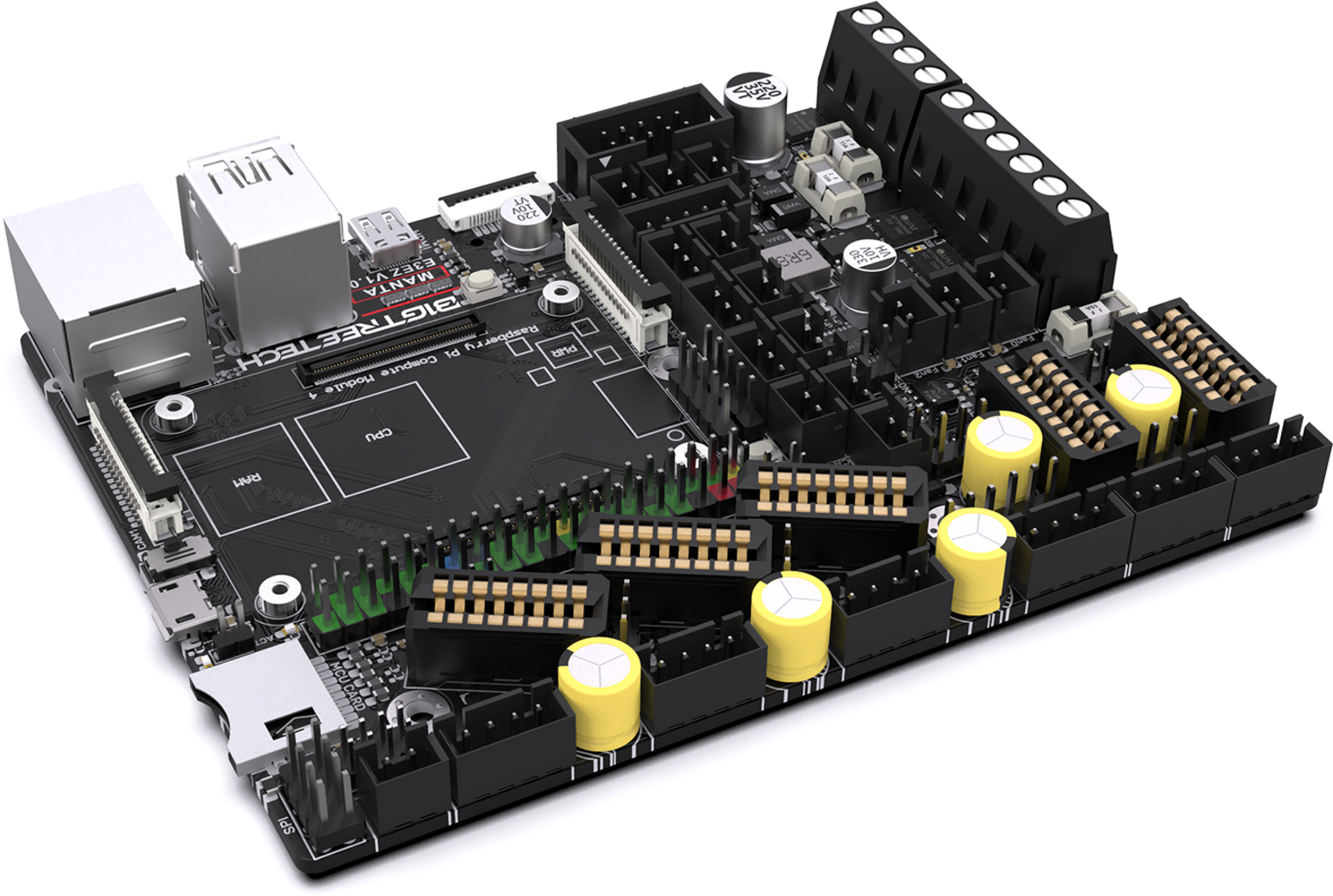

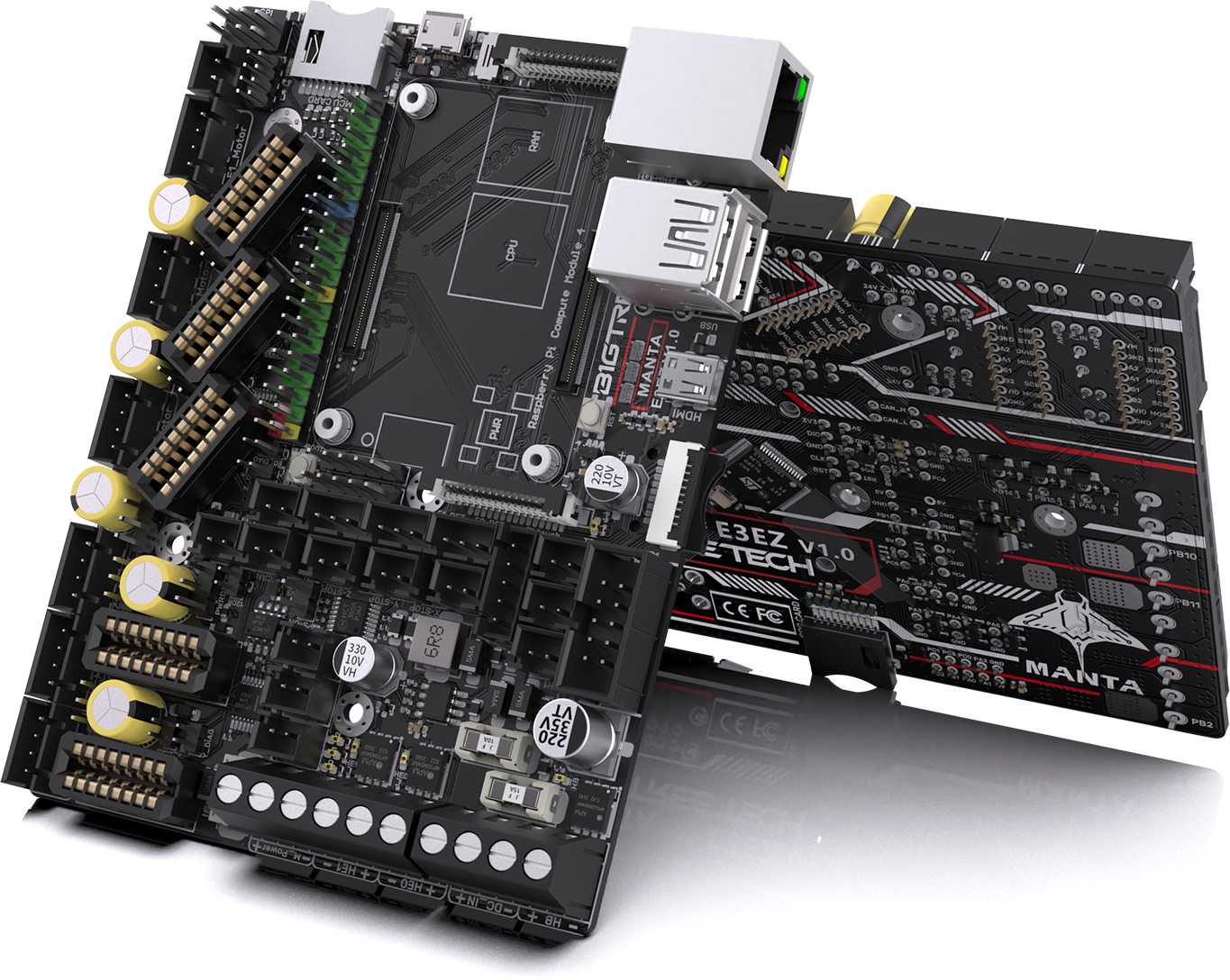

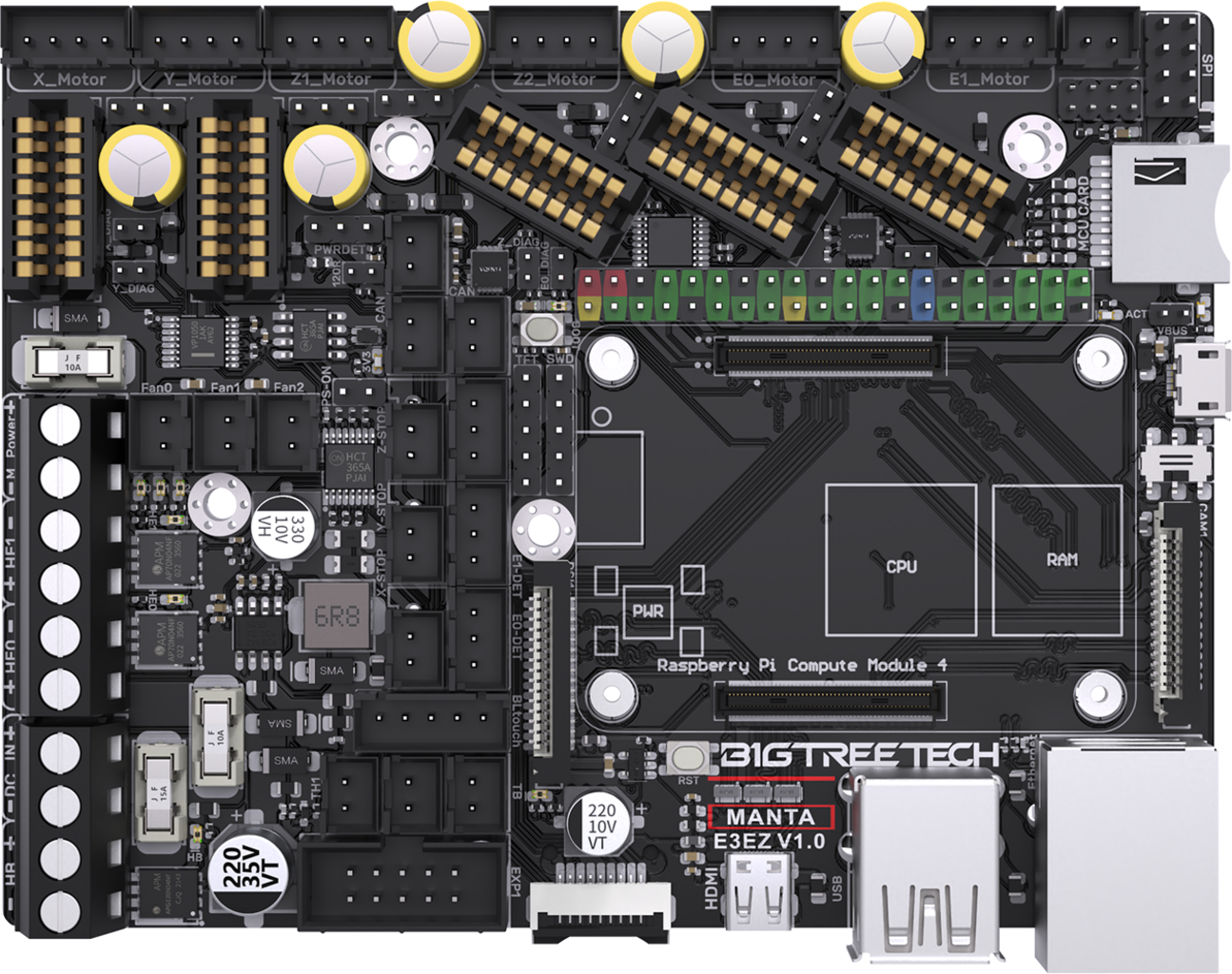

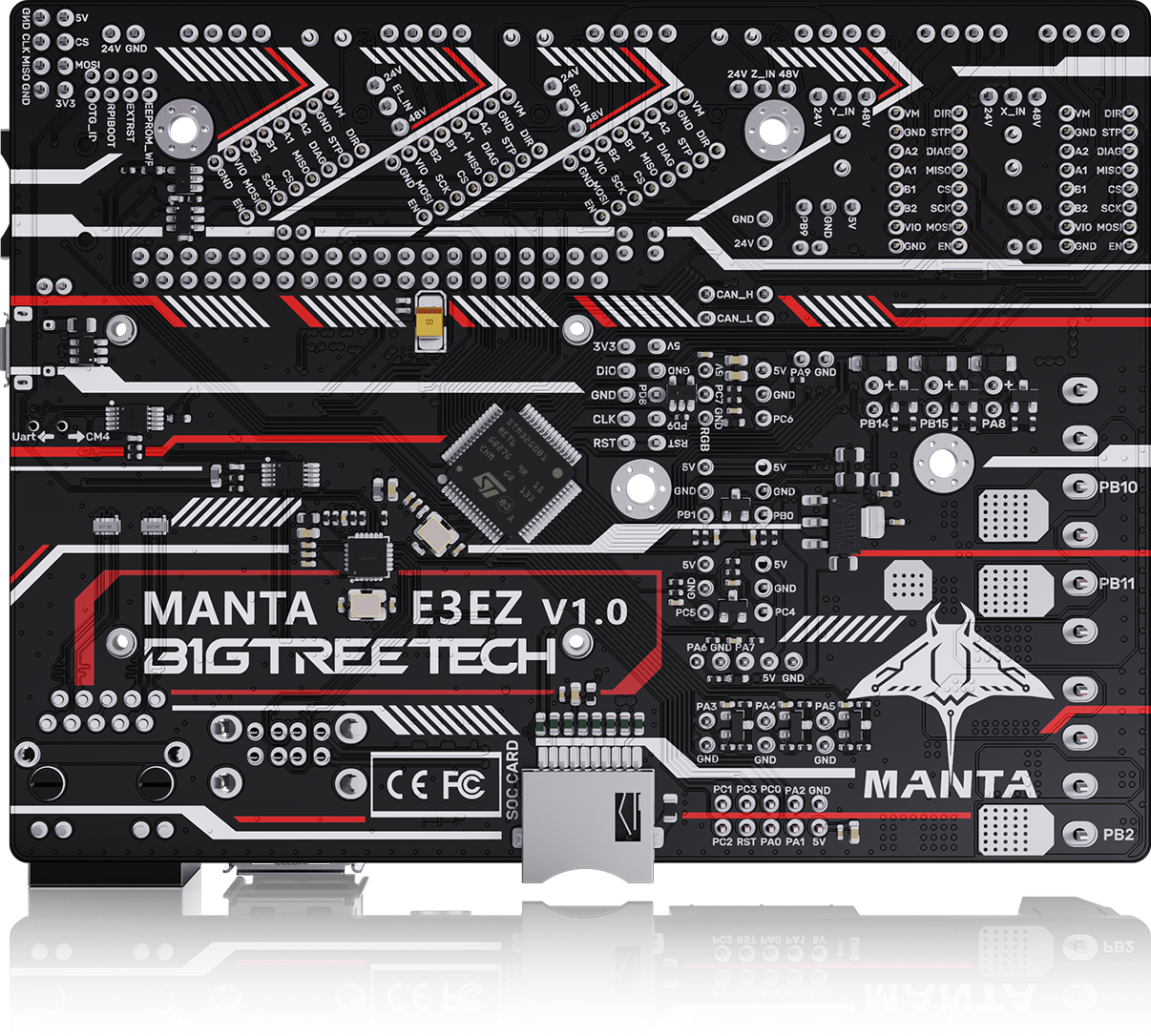

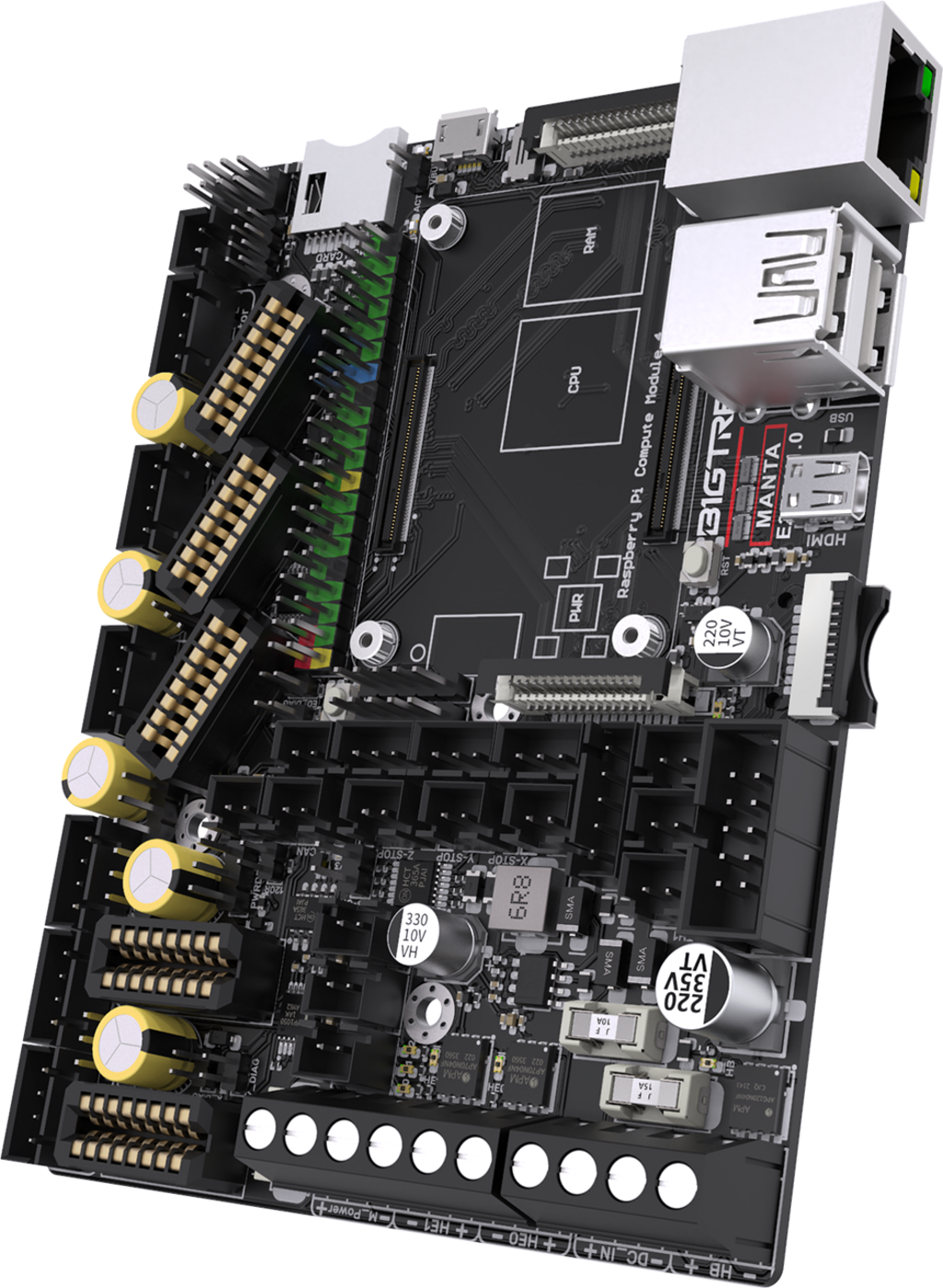

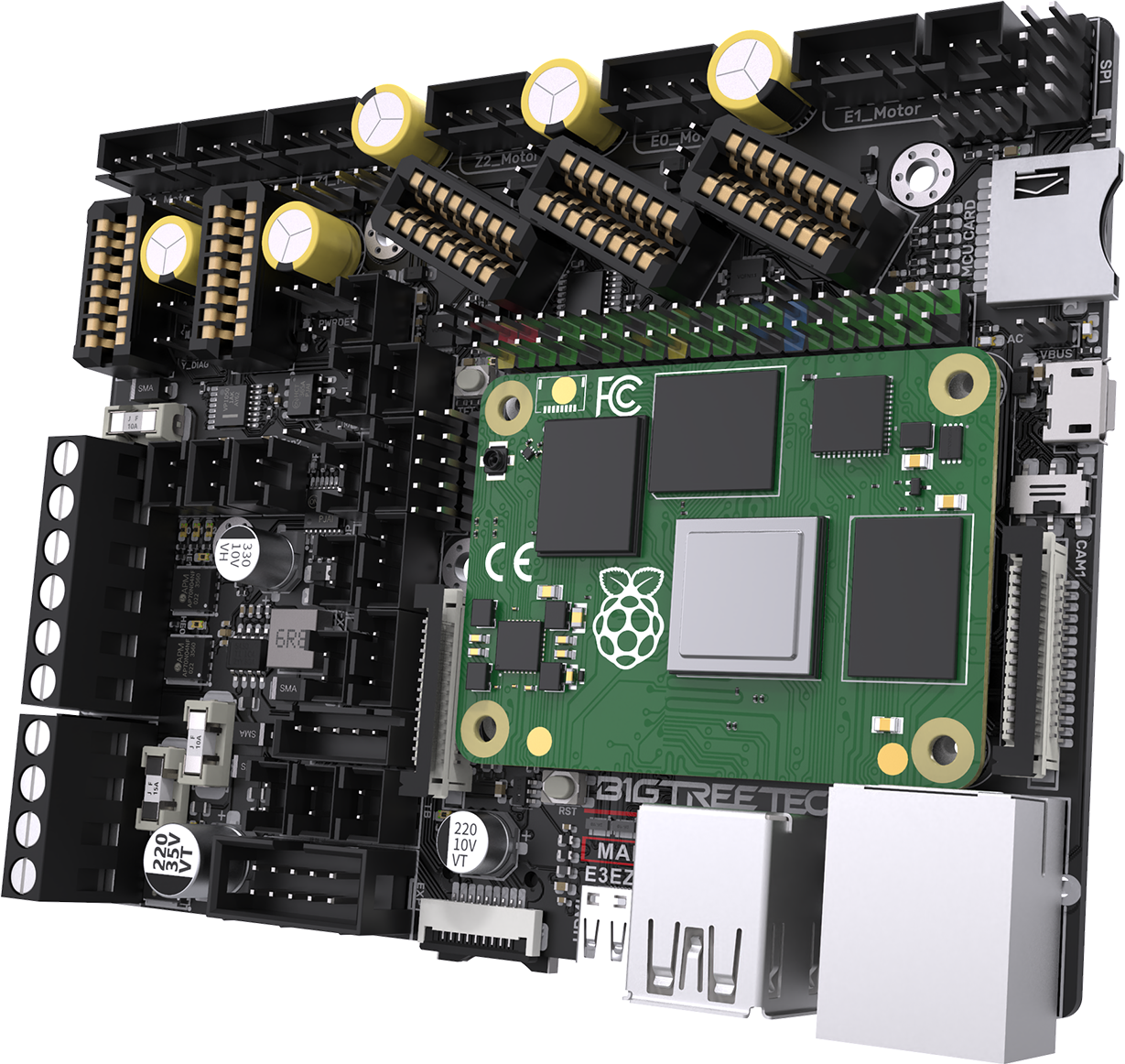

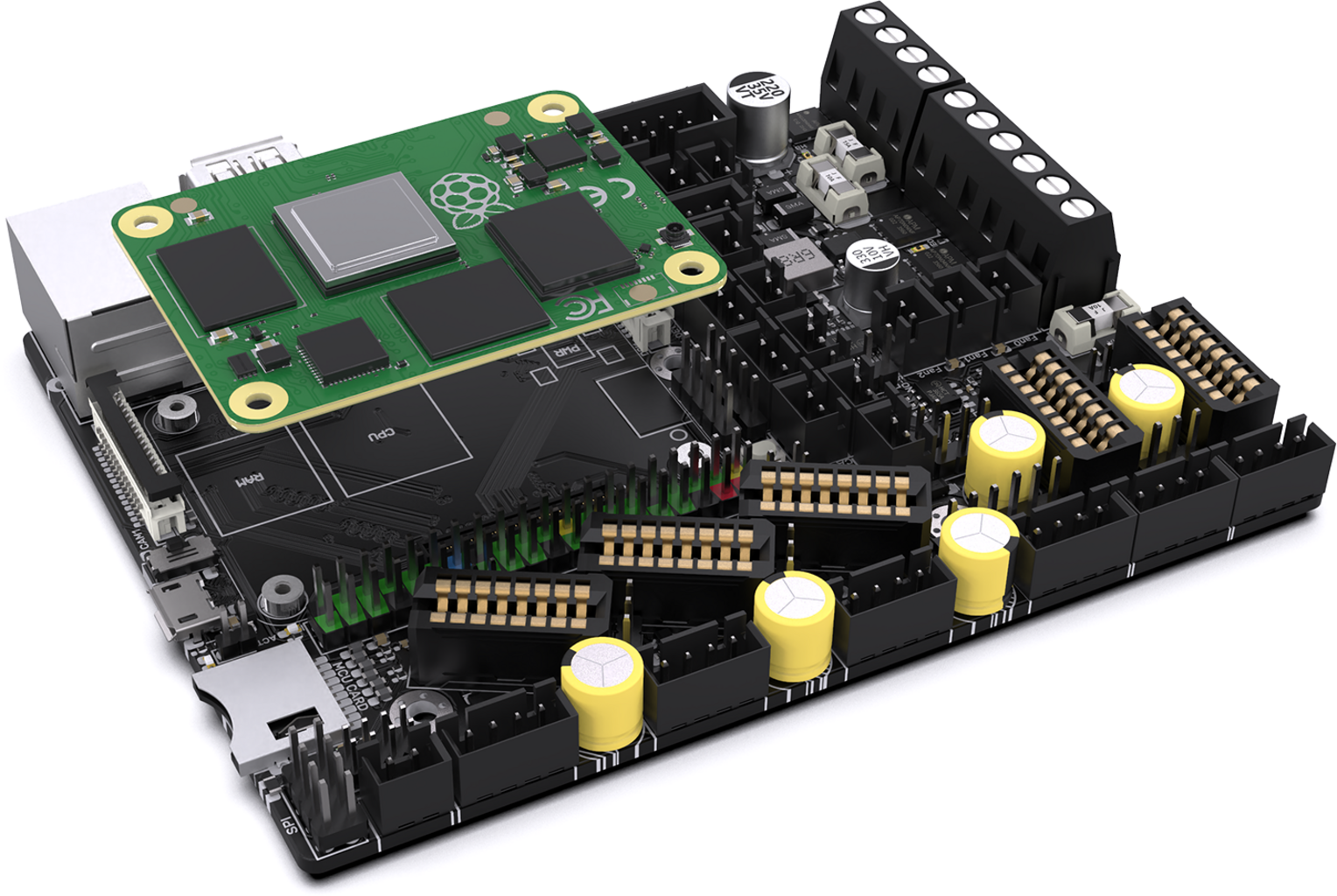

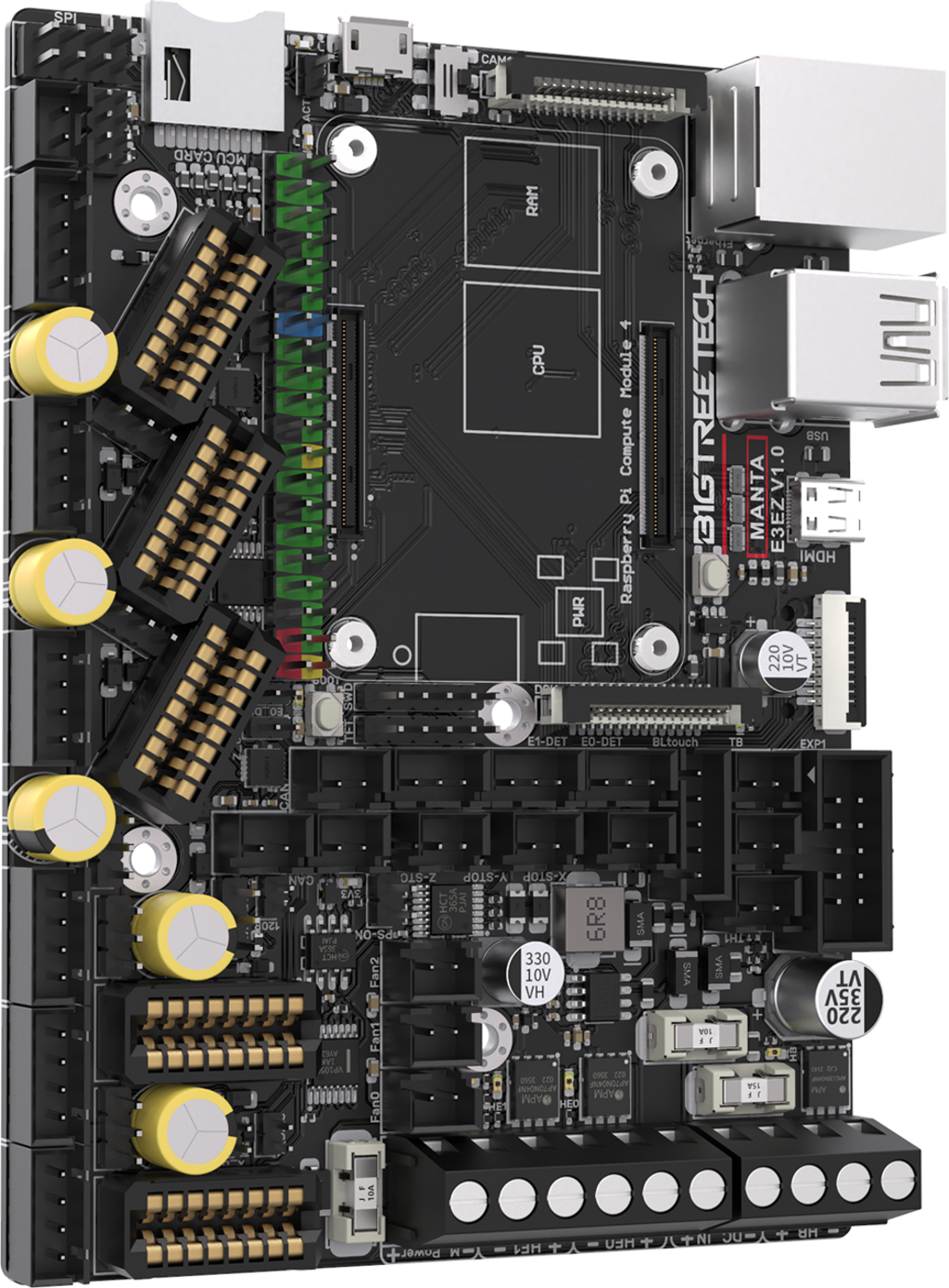

BIGTREETECH Manta E3EZ, V1.0

Caracteristici principale:

• această placă de bază din seria Manta permite instalarea unui Raspberry Pi direct pe placa prin conectori B2B

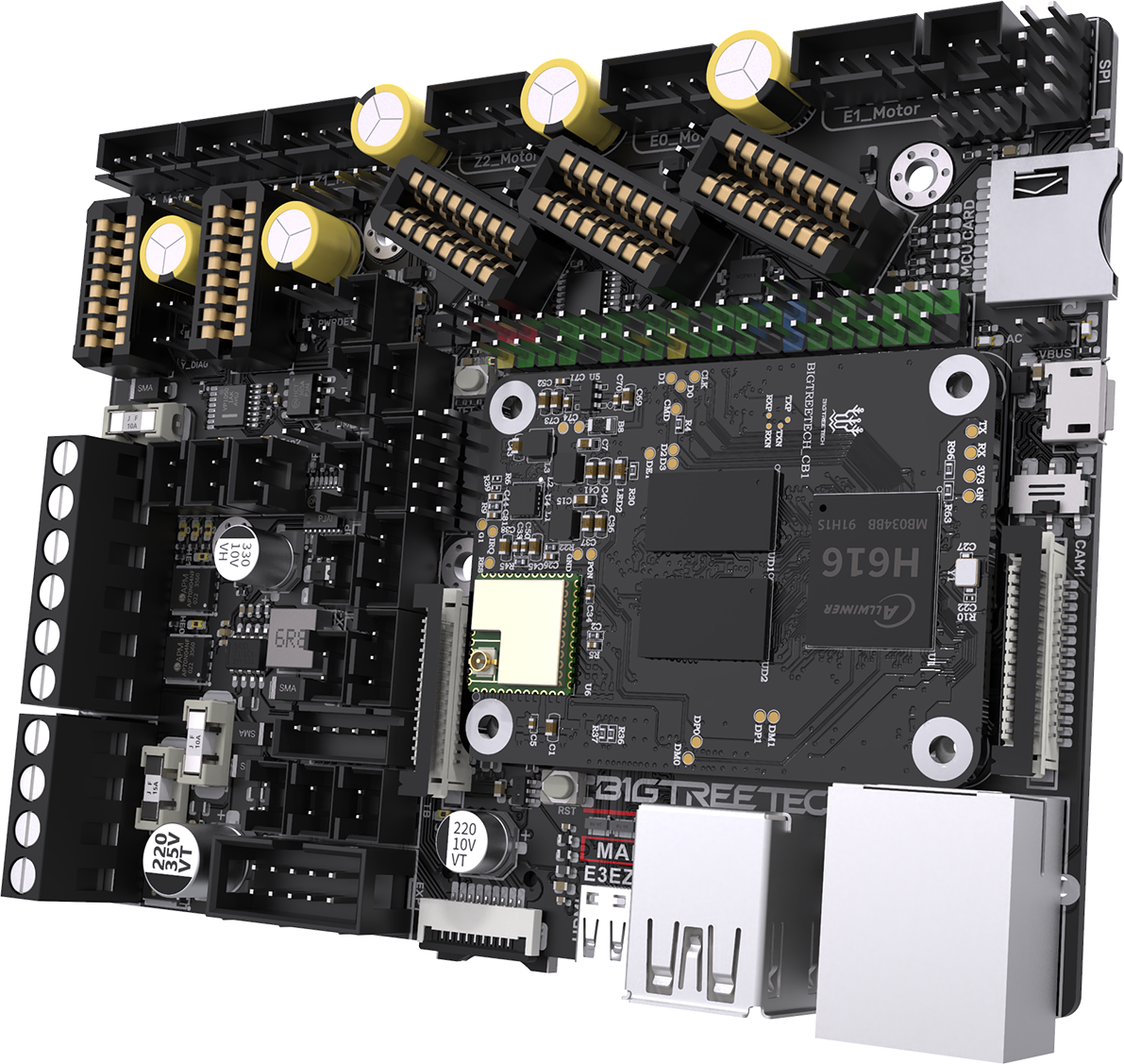

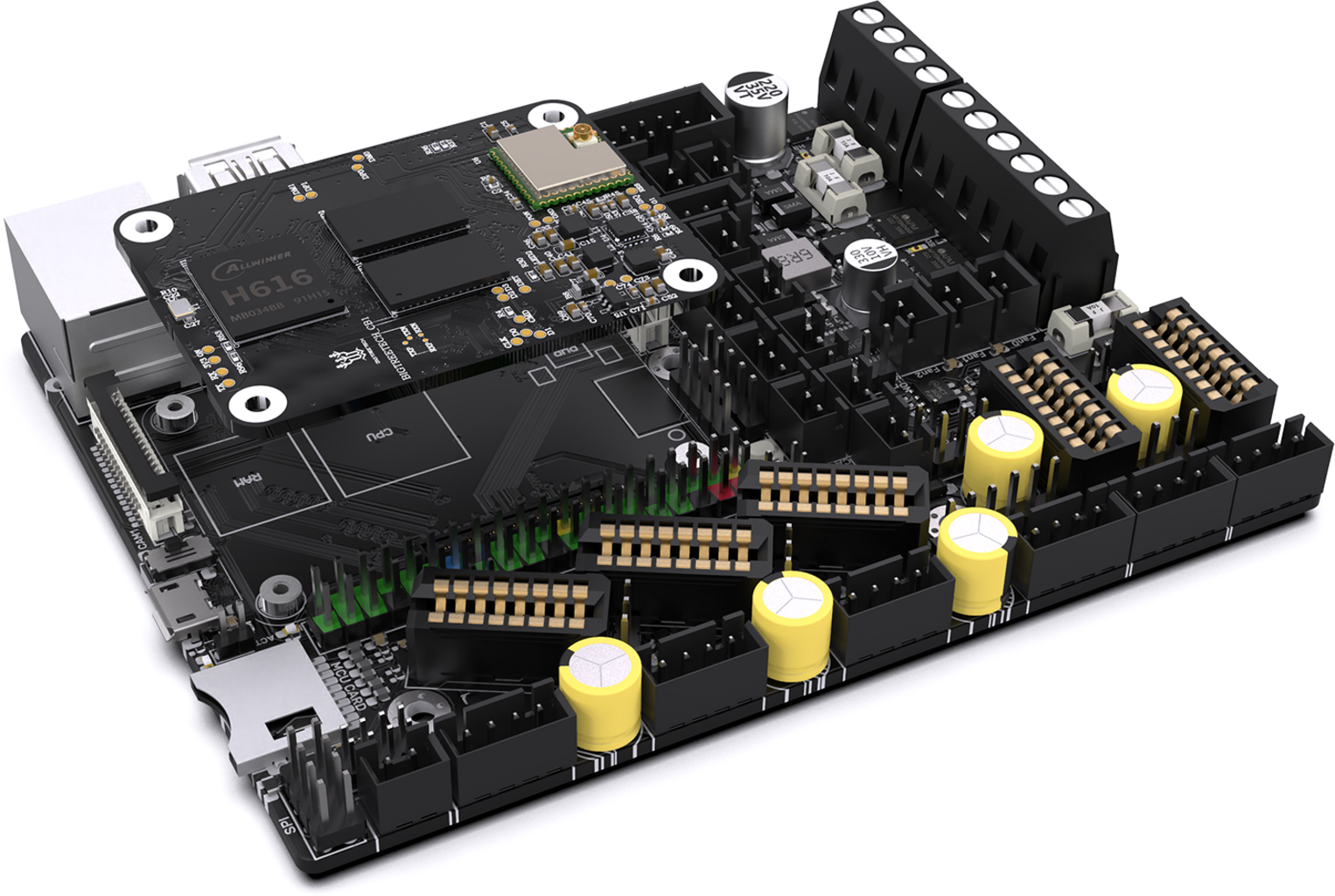

• funcționează cu CB1 sau CM4
• procesor de 32 de biți 64 MHz ARM Cortex-M0+ STM32G0B1RE, suportă Klipper și Marlin
• sloturi pentru driverele EZ cu design de siguranță fără jumperi și pini
• înlocuitor direct pentru Ender 3 și Ender 5 datorită găurilor de montaj identice
• TPS5450-5A pentru instalarea unui Raspberry Pi extern

Caracteristici:

O placă de bază din gama MANTA

Placa de bază Manta E3EZ are un design inovativ și integrat, evidențiind avantajele obișnuite ale gamei Manta. Placa include același conector ca și Raspberry Pi, astfel încât toate versiunile de CB1 sau CM4 să poată fi instalate rapid și fiabil direct pe placa de bază pentru a opera Klipper sau OctoPrint. Datorită cipului ARM Cortex-M0+ de 32 de biți 64 MHz, Marlin poate fi operat chiar și fără CB1 sau CM4! Placa dispune de 40 de pini GPIO, oferind o gamă incredibil de largă de posibilități DIY.

Upgrade direct pentru Ender-3 și Ender-5

Datorită faptului că găurile de montaj ale E3EZ se potrivesc perfect cu cele ale Ender-3 și Ender-5, placa de bază poate fi utilizată ca un înlocuitor ideal. Există, de asemenea, o bună compatibilitate cu Ender-3 Pro, Ender-5 Pro, CR-10 și alte imprimante 3D.

5 sloturi pentru EZ-Driver

Sloturile pentru driverele EZ se remarcă printr-un design sigur, protejat de cip și fără pini – fără conectare greșită, îți poți imagina asta? Poți alege între SPI și UART – dar nu ai nevoie de jumperi.

Microcontroler puternic ARM Cortex-M0+ STM32G0B1RE

Placa de bază este echipată cu un microcontroler puternic ARM Cortex-M0+ STM32G0B1RE pe 32 de biți 64 MHz. Microcontrolerul suportă atât Marlin, cât și Klipper, iar Marlin poate fi funcționat chiar și fără CB1 sau CM4!

Ecrane tactile color

Placa de bază are interfețe SPI și HDMI integrate. Acestea asigură că ai mai multe opțiuni de afișare disponibile!

Siguranță la cel mai înalt nivel

Manta E3EZ dispune de multe funcții de siguranță:

►TPS5450-5A: suportă până la 5A de ieșire pentru alimentarea unui Raspberry Pi extern.

►Caps de înaltă calitate și componente de drivere pentru mai multă protecție: Capacitorii suportă până la 56 V; toți driverii sunt izolați de microcontroler prin cipuri de izolație speciale.

►Siguranță înlocuibilă: În caz de scurtcircuit, siguranța poate fi înlocuită cu ușurință.

►MOSFET-uri de înaltă eficiență pentru reducerea dezvoltării căldurii și creșterea performanței plăcii de bază.

►Pat de încălzire (HB) și cartuș de încălzire (HE0, HE1) cu surse de alimentare puternice: FETS, conectorii pentru încălzire și conectorul PSU sunt aproape, ceea ce duce la o impedanță internă mai mică și încălzirea elementelor, nu a plăcii de bază.

Posibilități versatile de upgrade

►un driver suplimentar: Cu acest driver suplimentar, placa de bază dispune de 4 sloturi pentru drivere, ceea ce permite trecerea la Dual-Z, adăugarea unui alt extruder sau instalarea unui EZ-MAX31865 pentru T100/100 fără probleme.

►Porturi pentru extensii: Pentru suport excelent la întreruperea alimentării, senzor de epuizare a filamentului, BLTouch, oprire automată, RGB etc. De asemenea, prin portul SPI se poate conecta un accelerometru ADXL345. Interfața CAN-Bus simplifică cablarea la hotend.

►Conectori pentru ventilator: 3 x PWM, 2 x Always On. Suficiente porturi pentru controlul ventilatoarelor carcasei, ventilatoarelor hotend și răcirii parțiale. Dezactivează-le la repausul imprimantei pentru a activa modul de așteptare incredibil de silențios și a economisi energie!

Experiență de utilizare optimizată

• Actualizare firmware prin linia de comandă sau prin SD.
• Port RD45 pentru semnal Wi-Fi slab.
• Imprimare prin USB; posibilitatea de a conecta o cameră web pentru a urmări imprimarea live prin interfața duală USB2.0.
• Pentru referențiere fără senzori, poți scurta temporar jumperul de diagnosticare de onboarding pentru fiecare driver.

Mai multe informații, ghiduri și firmware-uri poți găsi aici!

În pachet:

• 1 x BIGTREETECH MANTA E3EZ
• 1 x Set terminale crimp DIY
• 1 x Jucărie rață BTT
• 1 x Carte de mulțumire

Specificațiile produsului:
