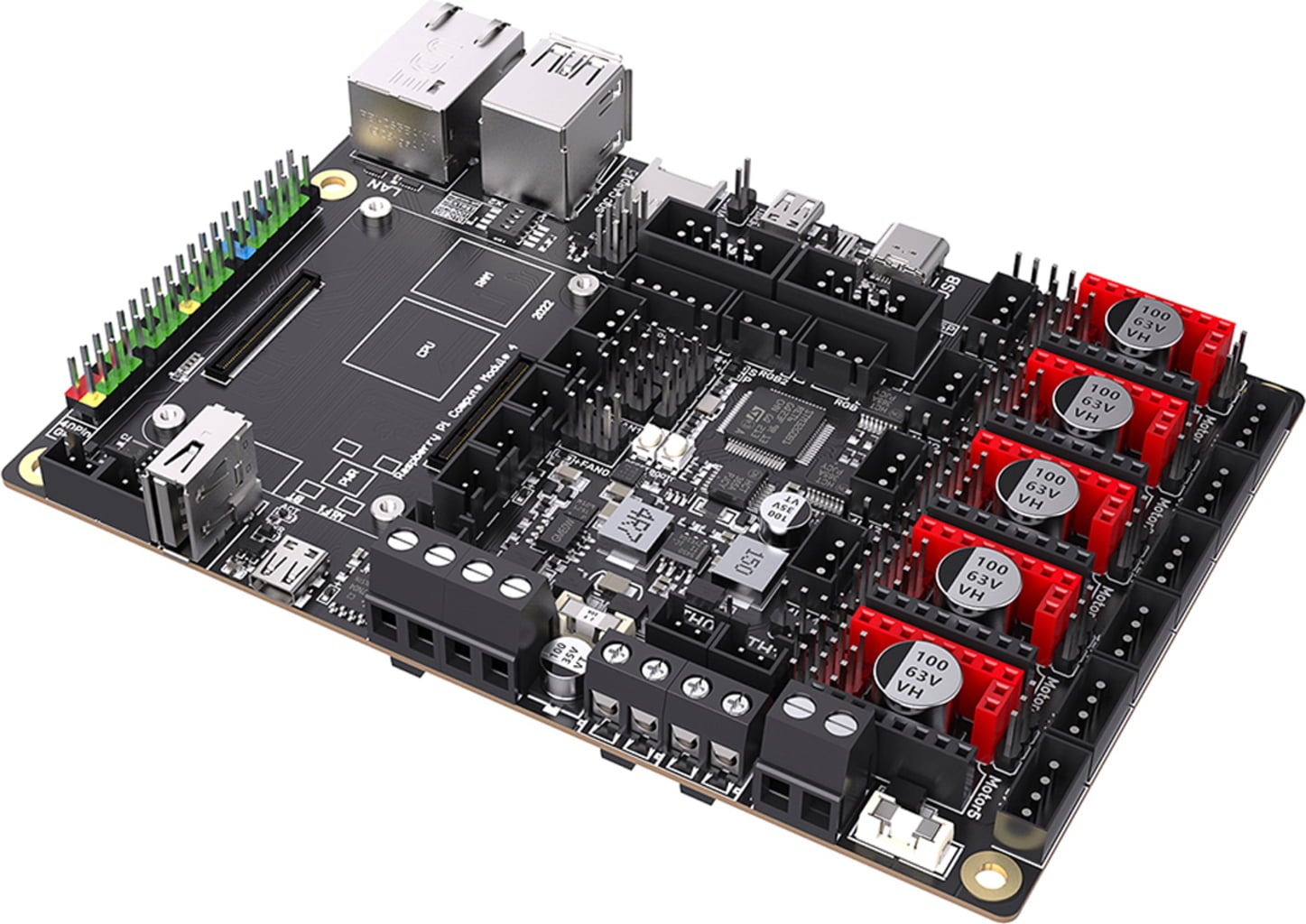

BIGTREETECH Manta M5P, V1.0
Placă versatilă pe 32 biți din seria BIGTREETECH Manta
360,99 lei
(incl. 21% TVA.
Proprietăți și avantaje
- cu multe interfețe
- oferă opțiuni de upgrade
- compatibil cu Klipper & Marlin
- cu header BTB
Nr. art.: BIQU-1020000409, EAN: 1020000409
Frecvent cumpărat împreună cu BIGTREETECH Stepper Motor Driver, TMC2209 V1.3
Informații despre produse și date tehnice:
- Nr. art.: BIQU-1020000409
- Nr. producător: 1020000409
- Mărci (Producători): BIGTREETECH
- Tipuri de produse: Plăci de bază
- Reprezentant autorizat în calitate de persoană responsabilă la nivel UE: XDH Tech, 2 Rue Coysevox Bureau 3, 69001, Lyon, Franța, xdh.tech@outlook.com
Descriere

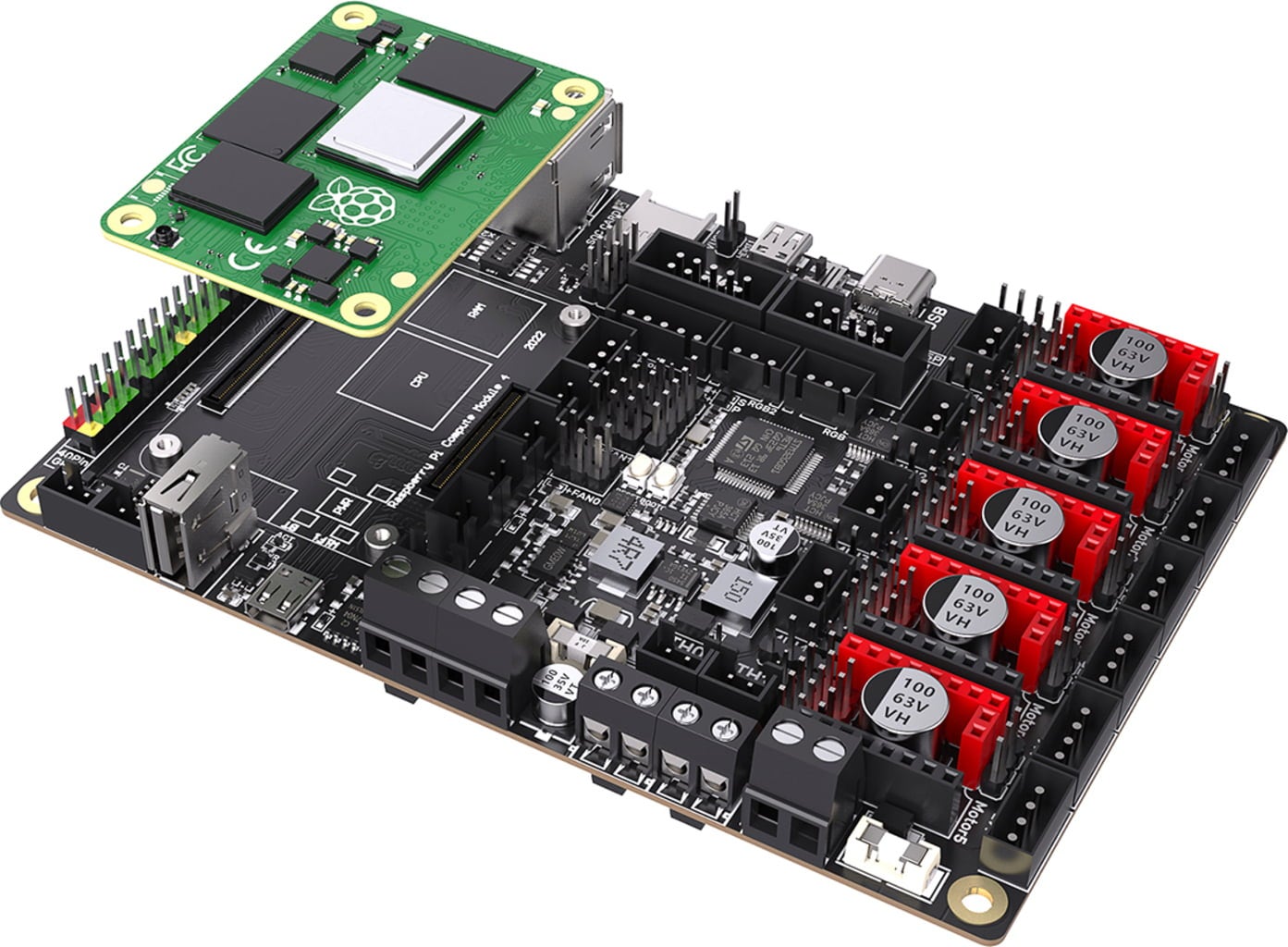

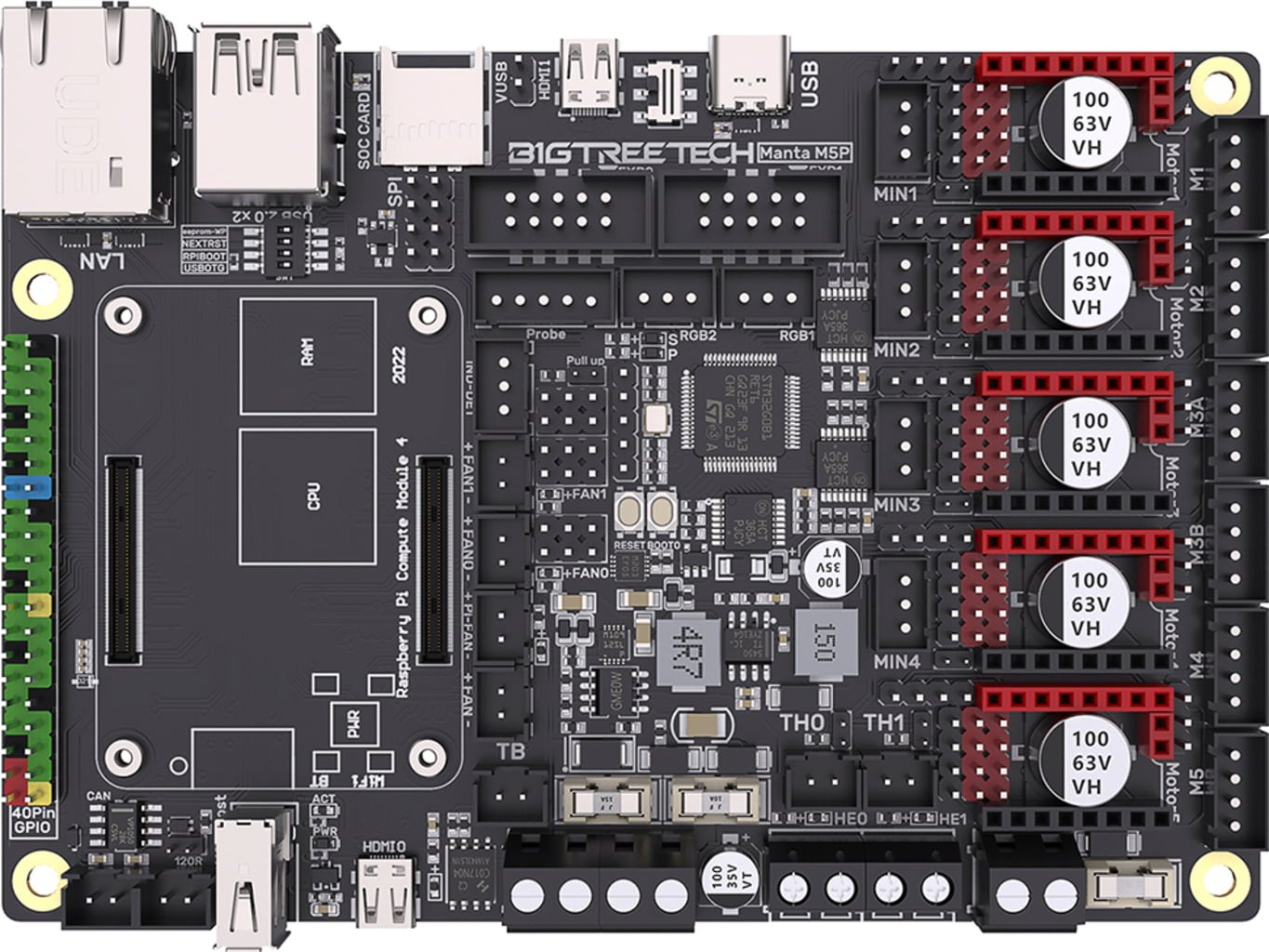

BIGTREETECH Manta M5P este o placă de bază pe 32 de biți, dezvoltată special pentru operarea cu Klipper. Placa permite instalarea directă a BIGTREETECH CB1/Raspberry Pi CM4 pentru a rula Linux și Klipper. Particularitatea acestei plăci de bază este că are integrate direct pe ea header-e BTB, pentru a ușura alegerea clienților între CM4 sau alta soluție. Astfel, se încearcă în special să compenseze lipsa incredibilă de Raspberry Pi CM4!
Caracteristici principale:
- serie ARM Cortex-M0+ 32-bit la 64MHz STM32G0B1RET6
- tensiune ventilator CNC selectabilă între 24, 12 și 5 V
- protecție eFuse rapidă
- siguranță interschimbabilă cu întreținere incredibil de ușoară
Caracteristici:
ARM Cortex-M0+ serie STM32G0B1RET6 MCU
Placa de bază din seria Manta utilizează un microcontroler ARM Cortex-M0+ serie STM32G0B1RET6 pe 32 de biți la 64MHz. Firmware-ul MCU suportă upgrade-ul prin card SD sau prin modul DFU folosind comanda make flash de la Klipper.
Circuit protejat pentru termistor
Circuitul pentru termistor al plăcii de bază Manta M5P este protejat astfel încât să nu fie deteriorat microcontrolerul prin scurtcircuitarea unui pat de încălzire sau prin scurtcircuitele la cartușele de încălzire.
Conectorul pentru termistor suportă setarea rezistorului Pullup cu jumper, astfel nu mai ai nevoie de un modul suplimentar pentru PT1000!
Interfețe incredibil de utile
- header-e BTB sunt situate între placa mamă și placa de bază, pentru a putea utiliza și alte plăci de bază pe lângă CM4,
- modul SPI și UART integrat al driverului TMC și portul DIAG la bord, ușor de configurat cu jumpers,
- interfață SPI integrată pentru conectarea unui senzor de accelerație, pentru a permite formarea de intrări cu Klipper,
- portul pentru întrerupător de proximitate la bord suportă selecția tip NPN și PNP, iar tensiunea este selectabilă între 24, 12 și 5 V,
- alte conexiuni la extensii: M5P suportă senzor de terminare filament, BLTouch, RGB etc.
eFuse
Placa de bază dispune de eFuse, o siguranță electronică de înaltă calitate. În caz de supraîncărcare, eFuse asigură o deconectare rapidă; atunci când supraîncărcarea este eliminată, permite repornirea automată. Protecția eFuse de înaltă precizie, care nu necesită întreținere specială, detectează orice întrerupere în circuit și îndeplinește standarde de siguranță incredibil de ridicate pentru circuite.
Avantaje pe scurt:
- deconectare rapidă în caz de supraîncărcare,
- repornire automată la eliminarea supraîncărcării,
- funcționare la curenți mici,
- protecție împotriva supracurentului,
- protecție împotriva scurtcircuitării,
- protecție împotriva curentului invers,
- protecție împotriva supratensiunii,
- protecție împotriva inversării polarității.
Aici poți găsi informații suplimentare, ghiduri și firmware-uri!
Informații suplimentare
Specificațiile produsului:
| Dimensiunea produsului | 137,5 x 95 mm |
| Dimensiunea pentru instalare | 150 x 95 mm |
| Procesor | ARM Cortex-M0+ STM32G0B1RET6 64 MHz |
| Tensiune de intrare | VIN (DC12V sau DC24V), HV (DC24V sau DC56V) |
| Tensiune logică | DC3.3 V |
| Firmware | Klipper |
| Interfețe pentru ventilator | 3 x 2 pini CNC (FAN0, FAN1, Pi-FAN) (5/12/24 V tensiune selectabilă), 1 x Always On (FAN) |
| Interfețe de extensie | CAN, Probe, RGBx2, SPI, EXP1+EXP2, MIN1-MIN4, 40Pin-GPIO |
| Drivere motor | suportă TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, ST820, LV8729, DRV8825, A4988... |
| Moduri de operare ale driverului | SPI, UART, STEP/DIR |
| Interfețe pentru driverele motorului | Motor1, Motor2, Motor3 (Port Motoare Duale), Motor4, Motor5 |
| Structură imprimantă 3D | Cartesian, Delta, Kossel, Ultimaker, CoreXY |
| Software recomandat | Cura, Simplify3D, Pronterface, Repetier-host, Makerware |
| Interfețe pentru PC | Type-C |
