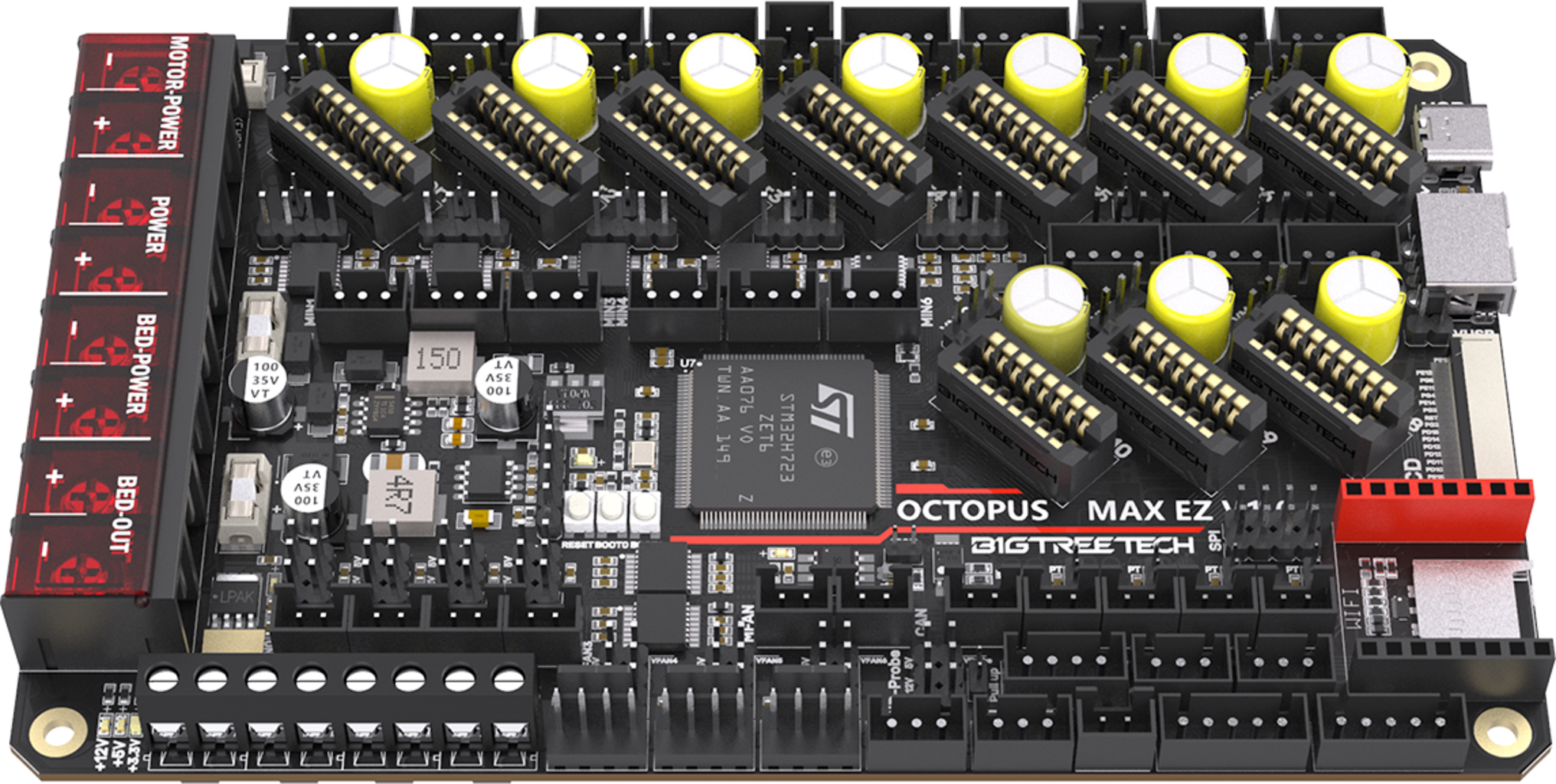

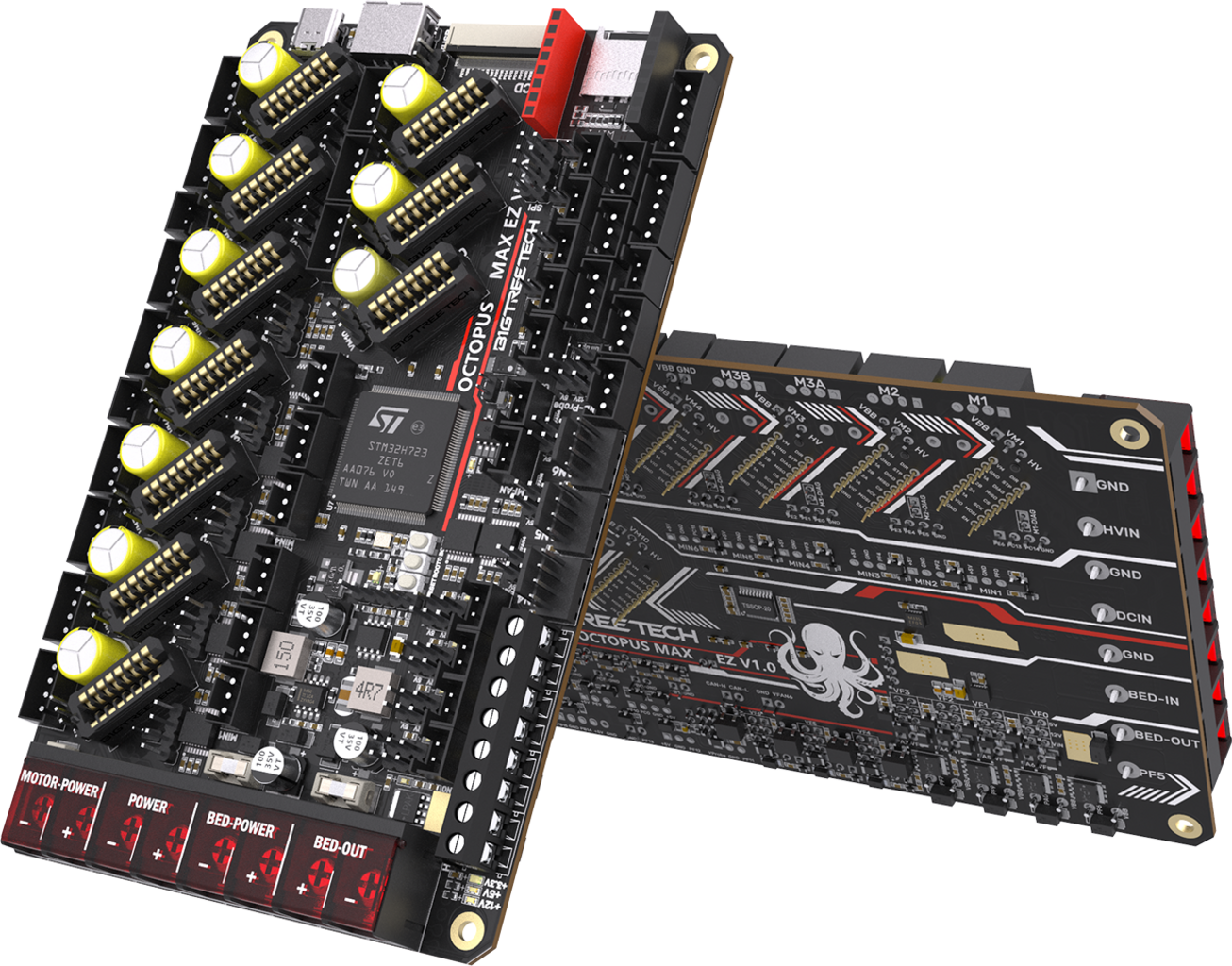

BIGTREETECH Octopus Max EZ, V1.0

Octopus Max EZ by BIGTREETECH este o placă de bază pe 32 de biți cu multe interfețe pentru diverse posibilități de upgrade. Placa de bază este compatibilă cu Klipper și Marlin, precum și cu Raspberry Pi.

Caracteristici principale:

• 10 sloturi de drivere pentru aplicații versatile
• PS5450-5A permite alimentarea directă cu Raspberry Pi
• eFuse pentru reacție rapidă și protecție precisă
• Tensiune ventilator CNC reglabilă la 5, 12 și 24 V
• 3 x 4 pini pentru port de ventilator, proiectat pentru răcire cu apă
• ARM Cortex-M7 STM32H723ZET6 cu frecvența de 550 MHz

Caracteristici:

8+2 socluri pentru EZ driver

Octopus Max EZ îndeplinește cerințele de operare normale, dar suportă și diverse îmbunătățiri, cum ar fi upgrade-ul la un extruder dual sau operarea EZ-MAX31865. De asemenea, servește ca înlocuitor în cazul unui soclu de driver ars.

Design rezistent la erori

Placa de bază este echipată cu drivere EZ rezistente la erori, are un cip protejat și un design fără pini, fiind astfel foarte sigură în utilizare!

EZ5160Pro/EZ2209 poate fi conectat fără dificultăți. Cu SPI și UART integrate, nu vei avea nevoie de niciun jumper!

ARM Cortex-M7 STM32H723ZET6 pentru Marlin și Klipper

Microcontrolerul ARM Cortex-M7 STM32H723ZET6 pe 32 de biți și 550 MHz este compatibil atât cu Marlin, cât și cu Klipper.

Chip TPS5450-5A pentru alimentare

Cipul de alimentare suportă intrări de curent de 12/24V și ieșiri de curent cu un curent continuu maxim de 5A și curent instantaneu maxim de 6A. Cipul permite o alimentare adecvată chiar și pentru Raspberry Pi.

eFuse

Placa de bază include eFuse, o siguranță electronică de înaltă tehnologie. Dacă apare o supraîncărcare, eFuse asigură o oprire rapidă; iar odată ce supraîncărcarea este eliminată, permite repornirea automată. Protecția eFuse de înaltă precizie, care nu necesită întreținere specială, detectează orice defecțiune în circuit, respectând standarde de siguranță incredibil de ridicate pentru circuite.

Avantaje evidente:

• oprire rapidă în caz de supraîncărcare,
• repornire automată după eliminarea supraîncărcării,
• funcționare la curenți mici,
• protecție contra supracurentului,
• protecție la scurtcircuit,
• protecție împotriva curentului invers,
• protecție la supratensiune,
• protecție la polaritate inversă.

Securitate la cel mai înalt nivel

Octopus Max EZ dispune de câteva caracteristici de securitate:

• Condensatori de înaltă performanță suportă o ieșire de 56V, iar MCU este protejat printr-un cip de izolare;
• Siguranță interschimbabilă cu o întreținere deosebit de ușoară;
• MOSFET cu eficiență ridicată pentru reducerea căldurii și creșterea performanței plăcii de bază.

Suportă conexiuni stabile

►Pat de încălzire (HB) și cartuș de încălzire (HE0-HE3) cu surse de alimentare puternice: O conexiune strânsă între cablul de alimentare și priză scade impedanța și, astfel, crește eficiența sursei de alimentare.

►Conexiune pentru ventilator CNC: Reglabilă la 24, 12 sau 5 V.

►Conexiune pentru senzor de proximitate: Suportă tipurile NPN/PNP, reglabilă la 24, 12 sau 5 V.

Prietenoasă pentru DIY cu mai multe opțiuni de upgrade

►FPC: Pentru conexiunea unui MINI12864.

►Interfață ADXL345: Conectarea unui senzor de accelerare ADXL345 pentru realizarea de formare a intrării Klipper pentru o precizie mai mare în imprimare.

►Mai multe interfețe de extindere: Interfața CAN-Bus, simplifică cablajul și oferă o imunitate ridicată a interfeței. Suportă recuperarea în caz de pană de curent, senzor de terminare a filamentului, BLTouch, oprire automată, RGB etc.

►Conexiune ventilator cu 3 x 4 pini: Concept pentru sisteme de răcire cu apă.

Experiență utilizator optimizată

►Slot pentru card SD: Upgrade de firmware MCU prin card SD este posibil.

►Pin DIAG la bord: Ușor de configurat cu jumper.

►Buton BOOT: Butonul BOOT pe placă pentru activarea modului DFU pentru actualizarea bootloaderului.

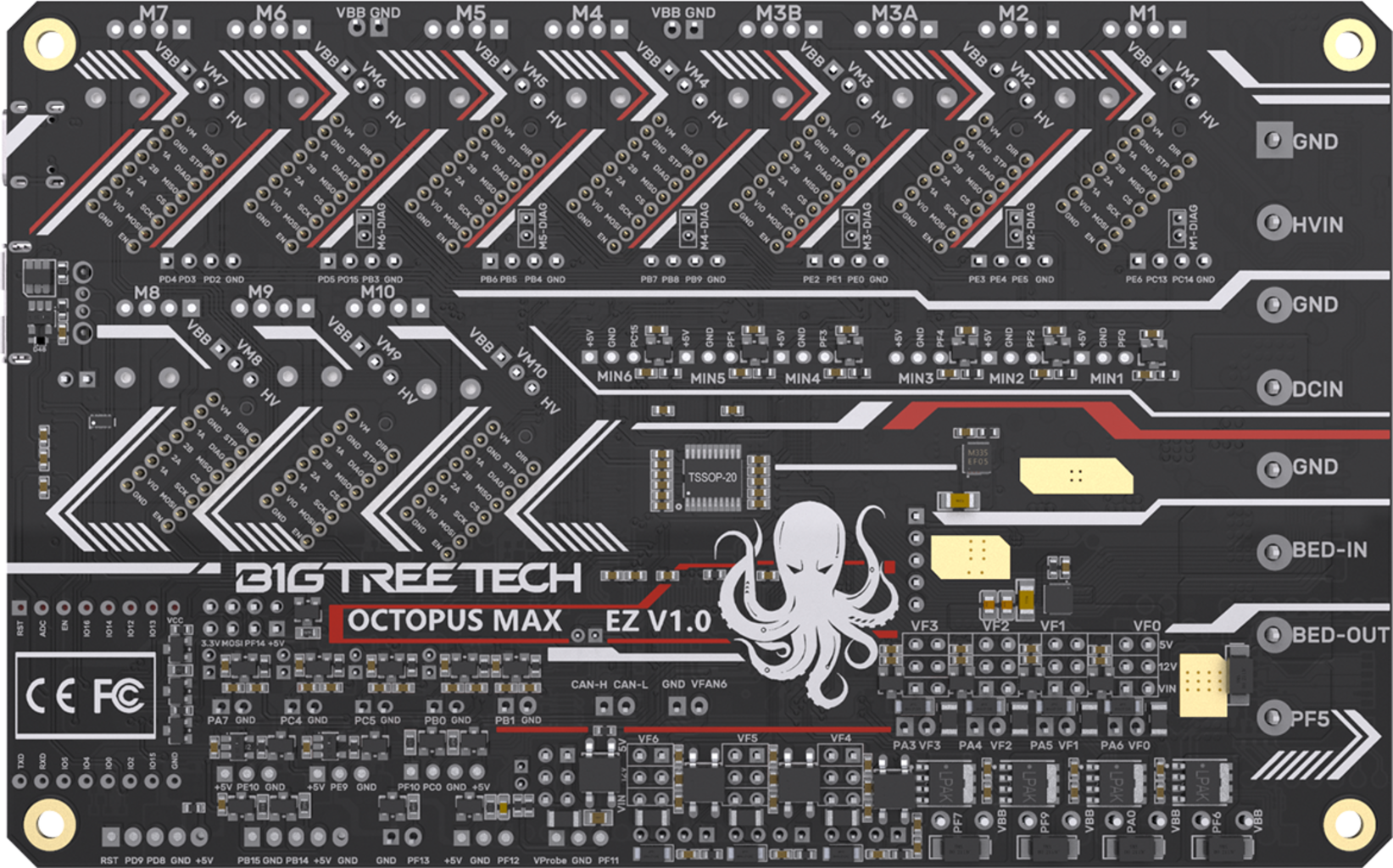

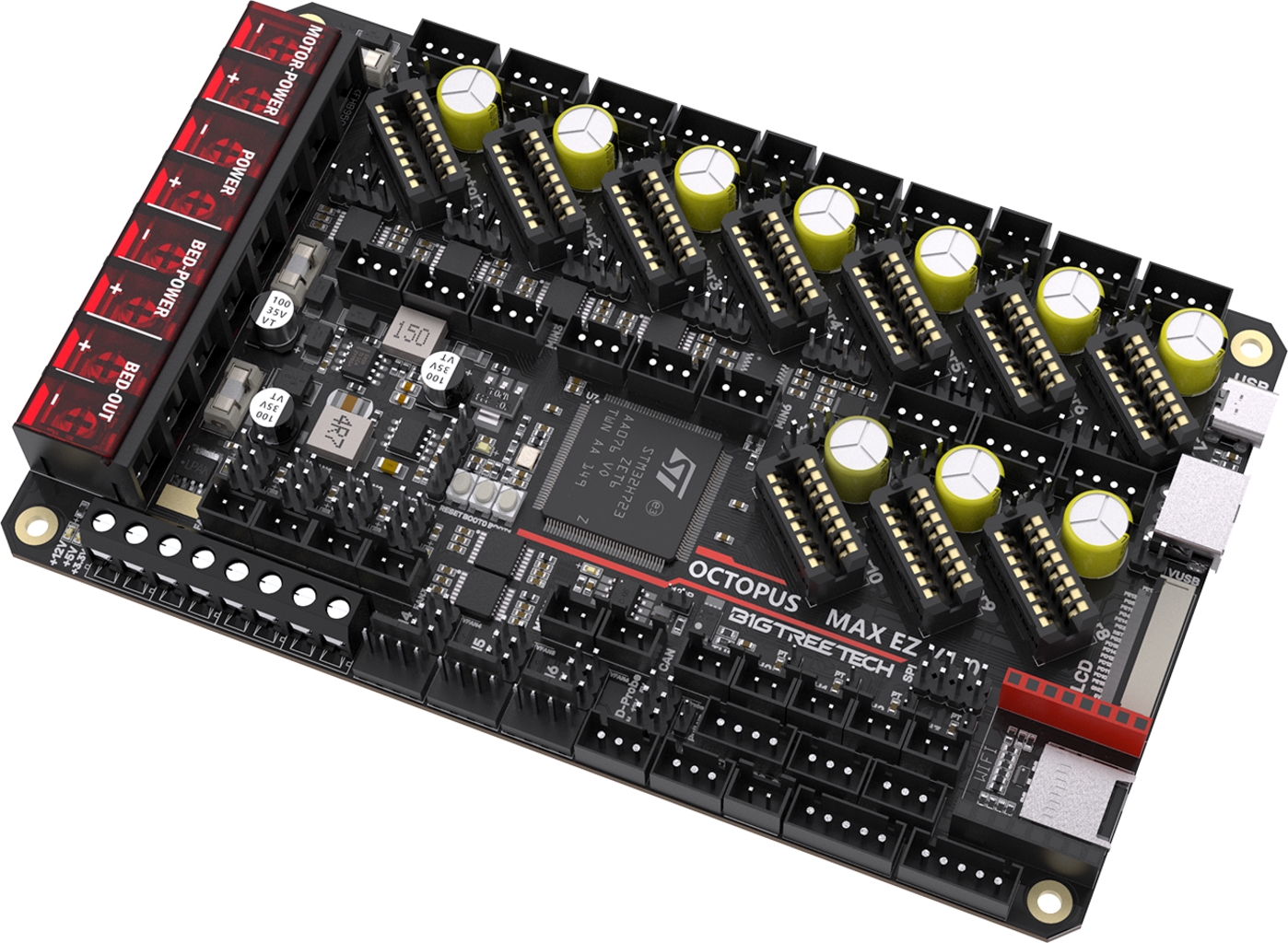

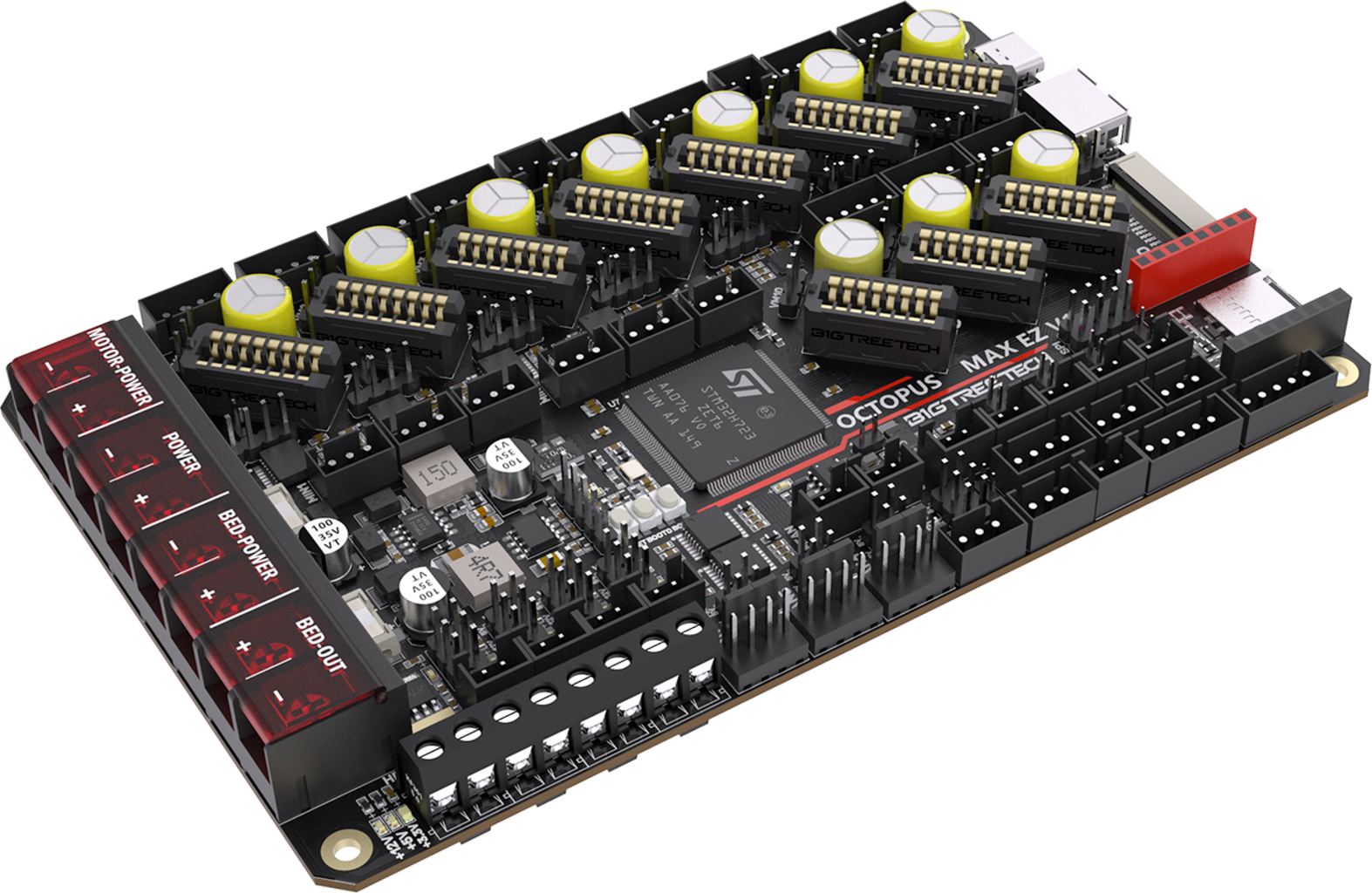

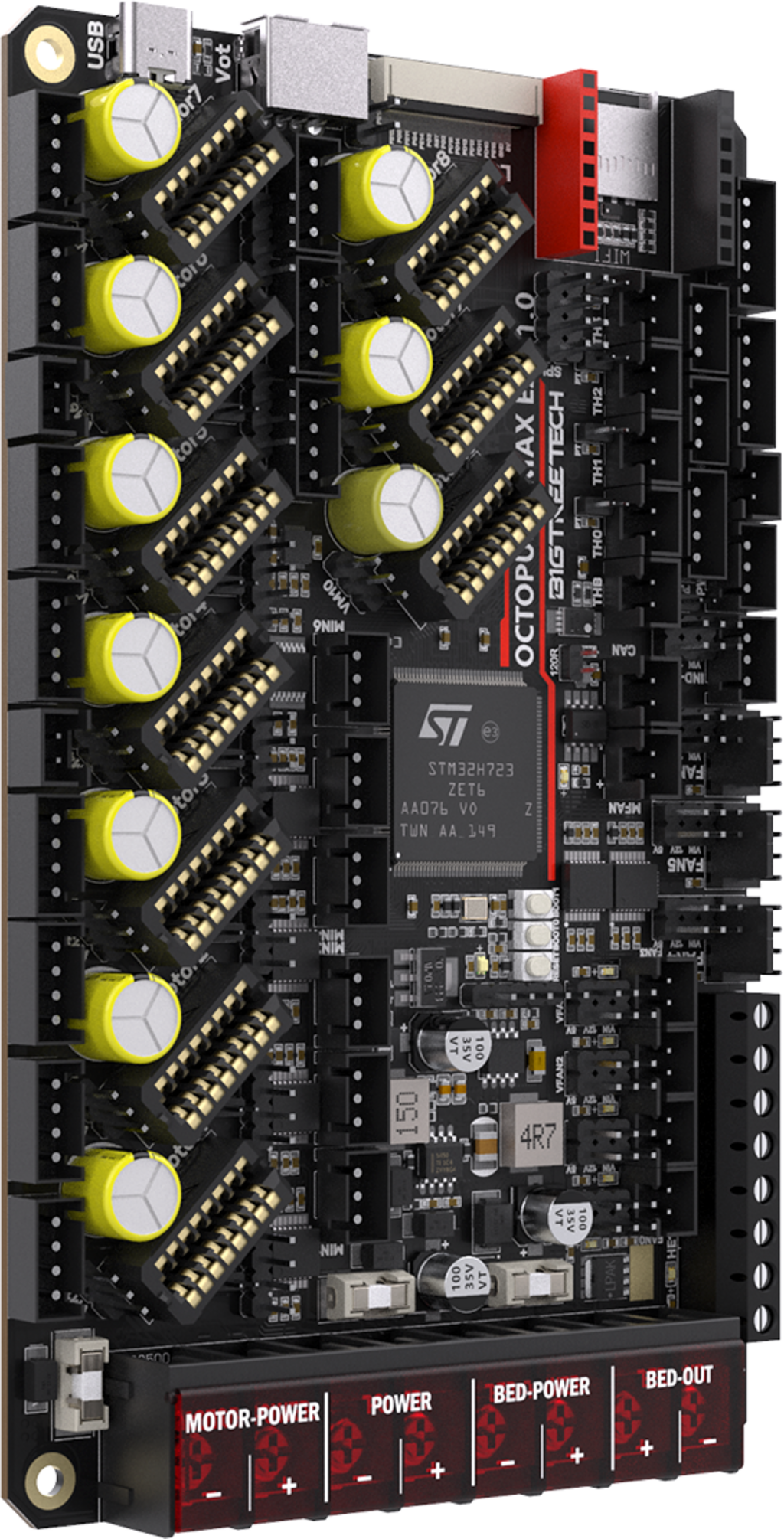

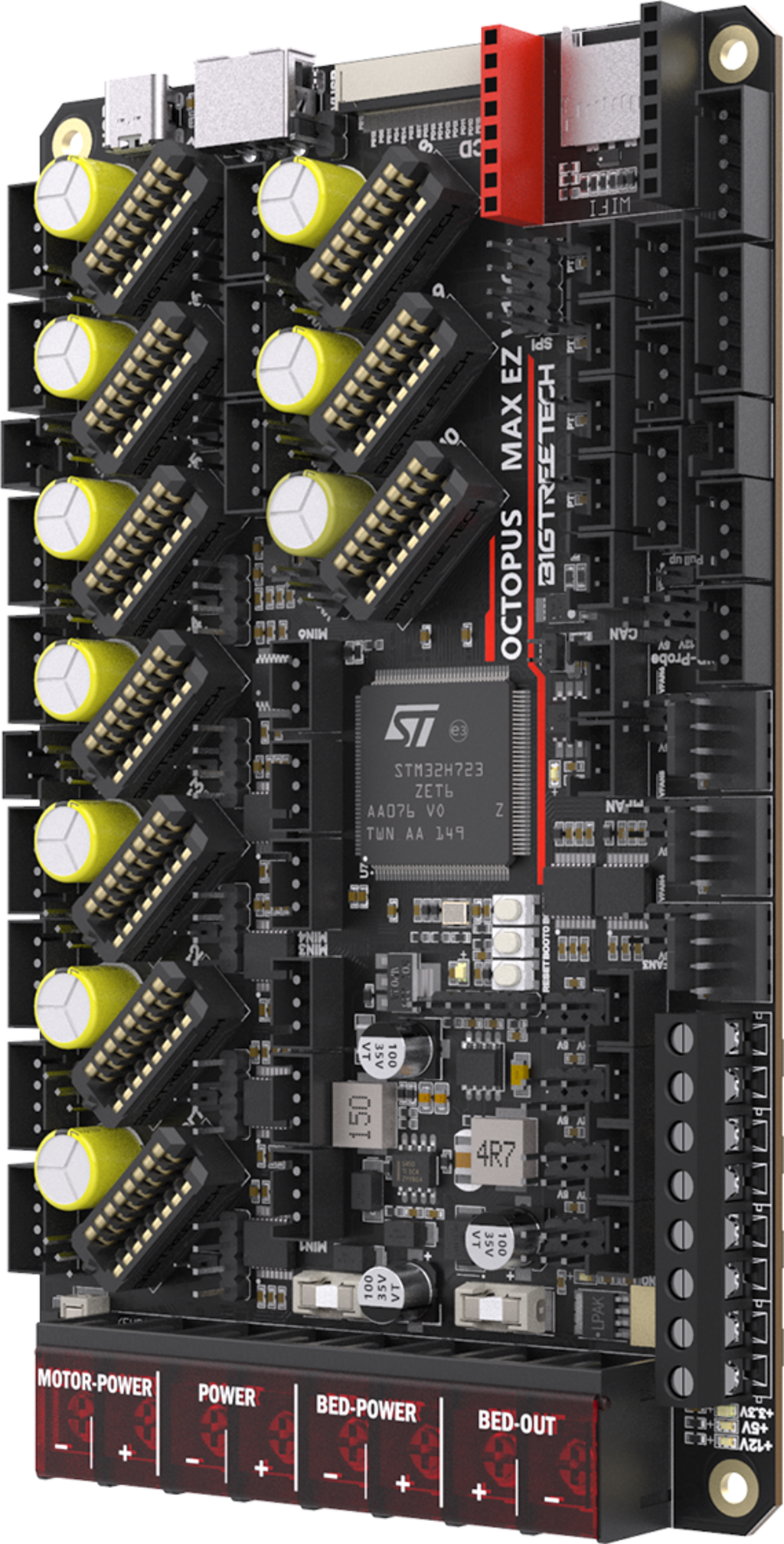

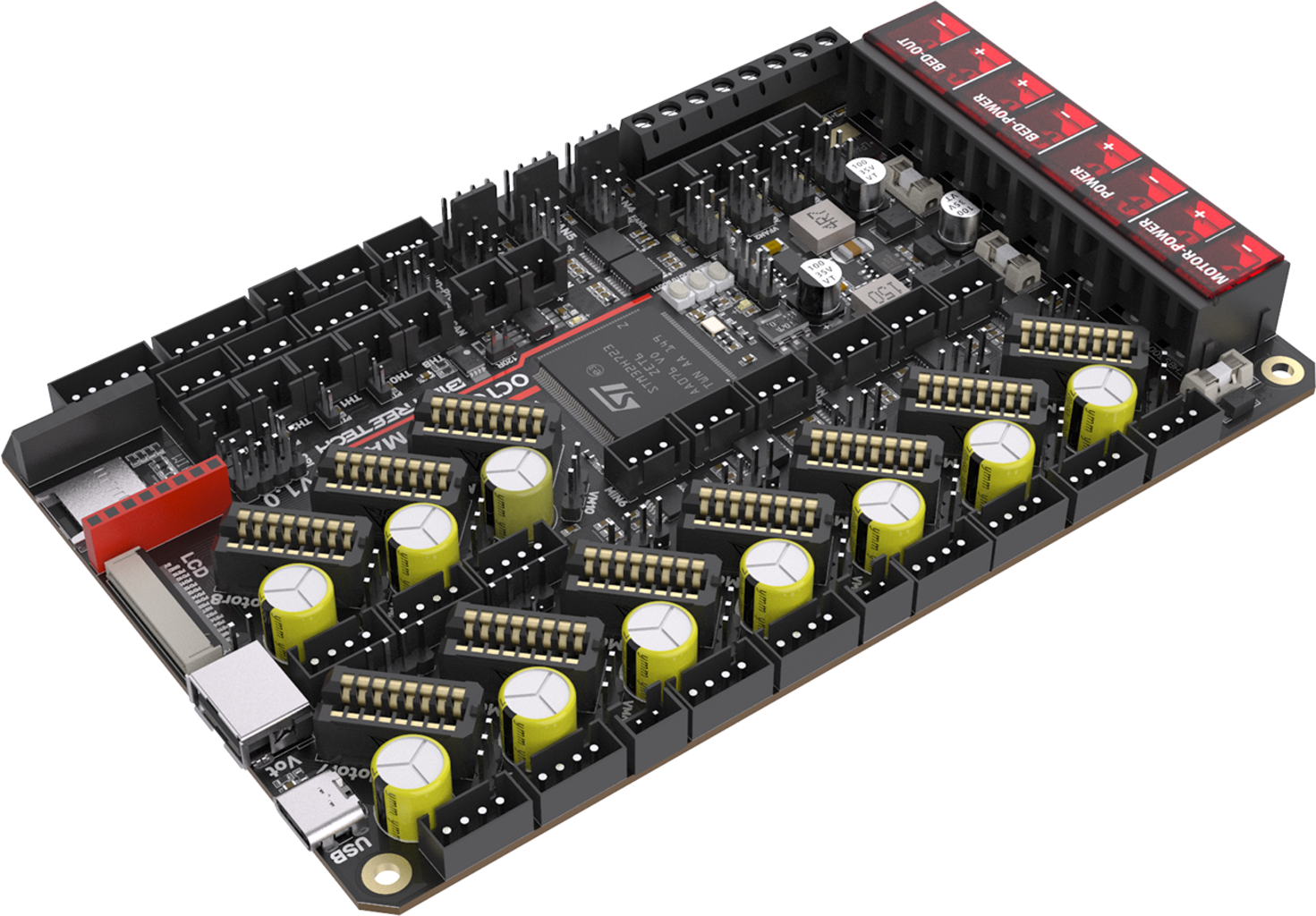

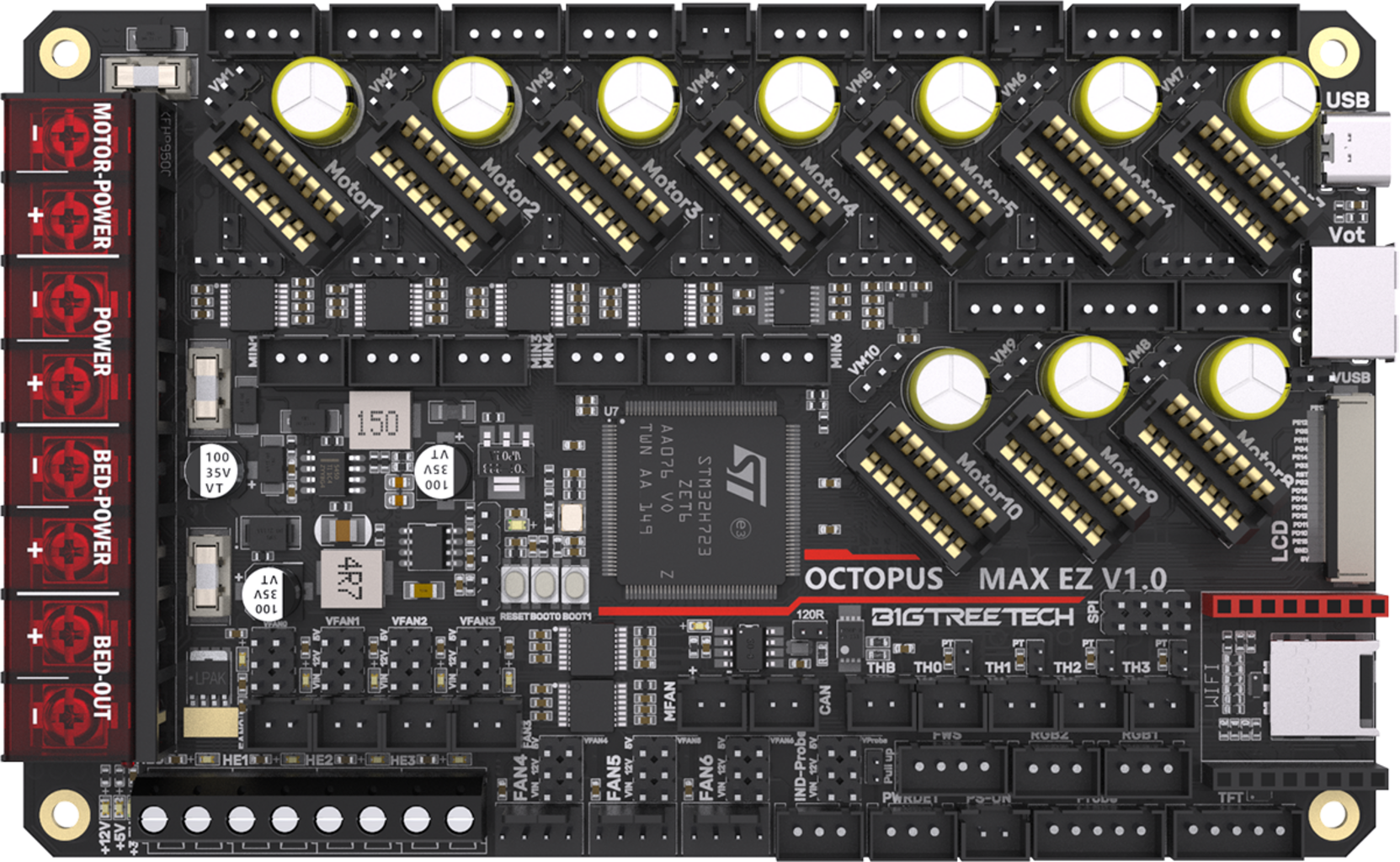

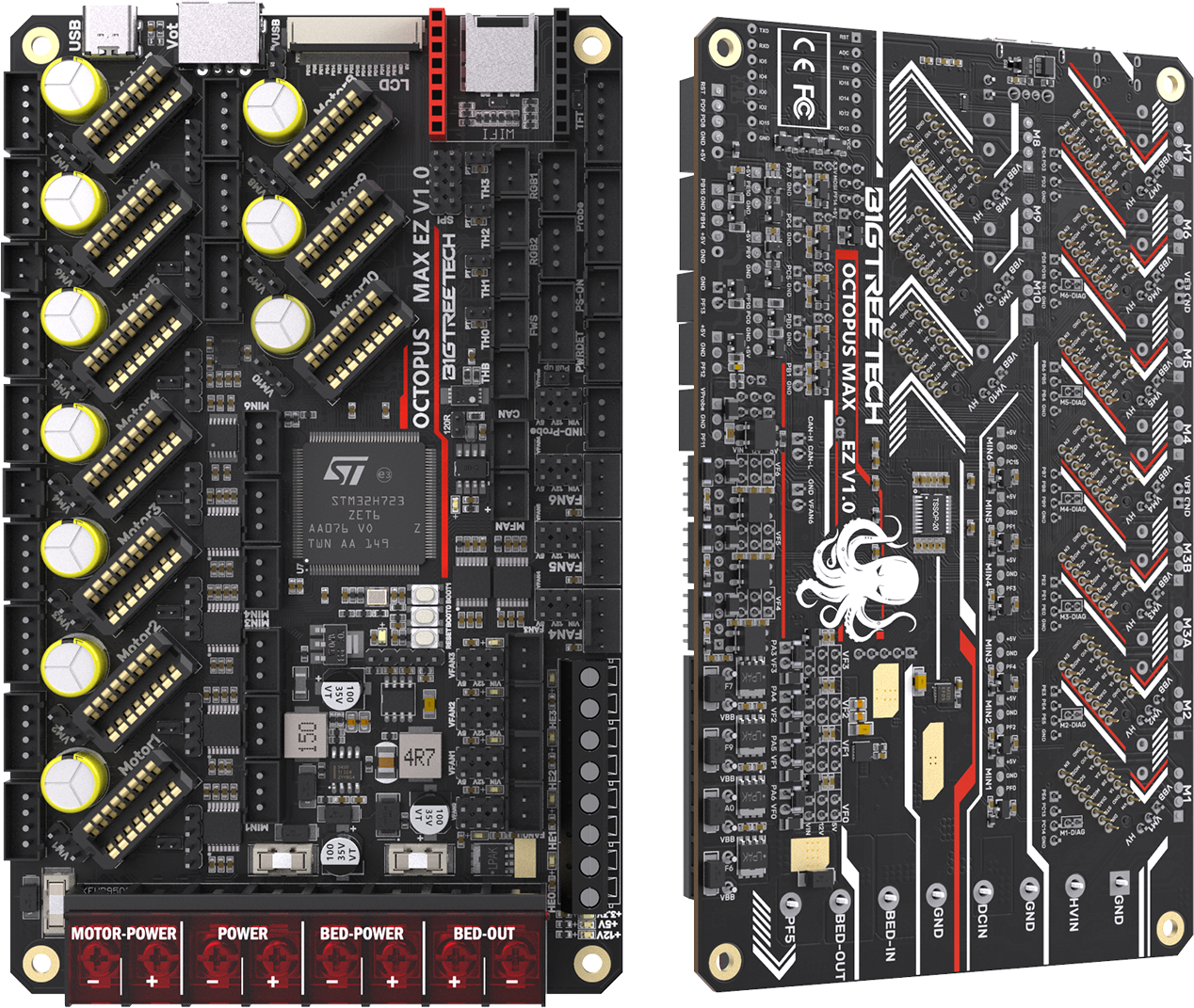

Display produs

Cu placa PCB de calitate PC, performanța generală a imprimantei, disiparea căldurii și stabilitatea operațională sunt îmbunătățite semnificativ.

Mai multe informații, instrucțiuni și firmware-uri pot fi găsite aici!

În pachetul de livrare:

• 1 x BIGTREETECH Octopus Max EZ
• 1 x Set terminal DIY de sertizare
• 20 x 2,54 mm Jumper negru
• 20 x 2,0 mm Jumper negru
• 1 x 50 cm cablu de date USB2.0 Tip-C
• 1 x Rață jucărie BTT
• 1 x Cartă de mulțumire

Specificații produs:
