DropEffect OmniaDrop V3, Hardware Kit

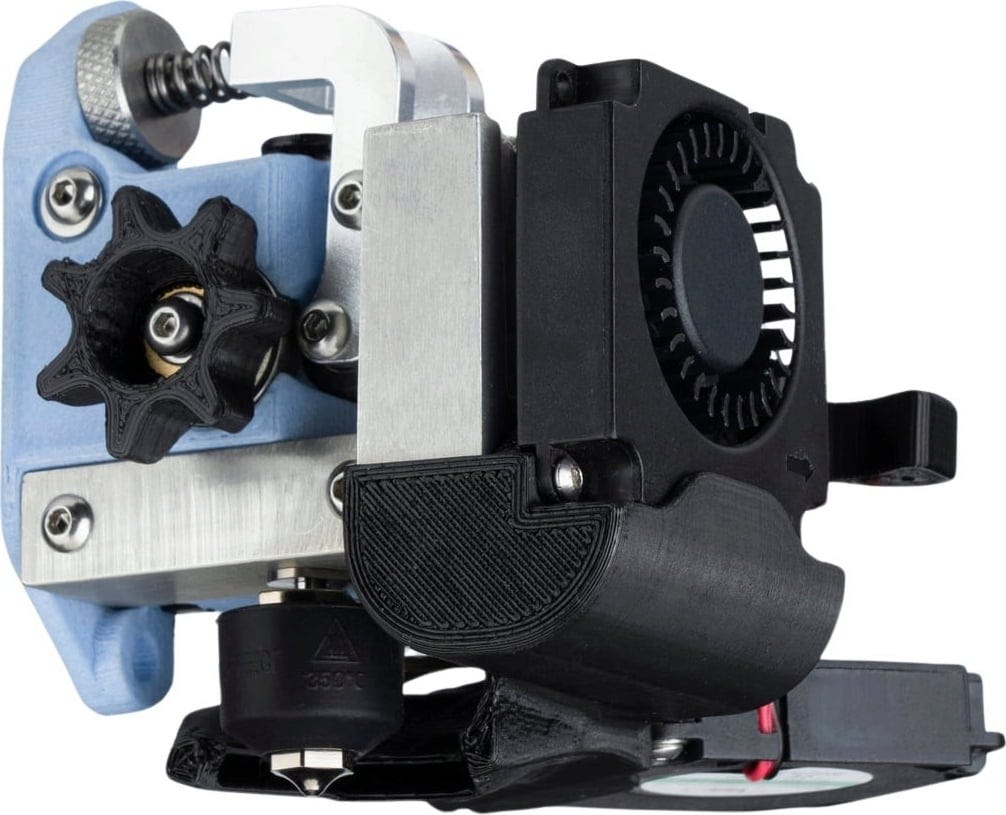

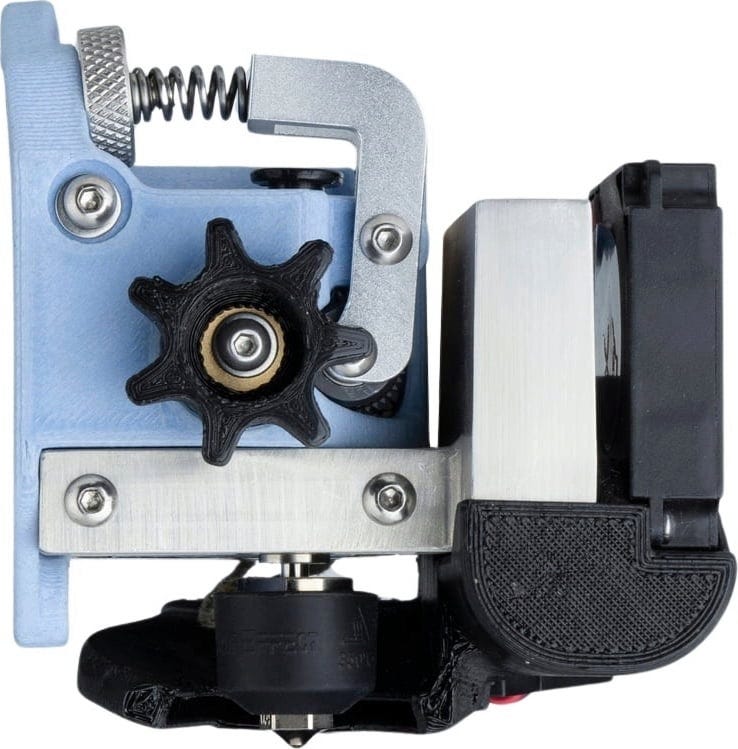

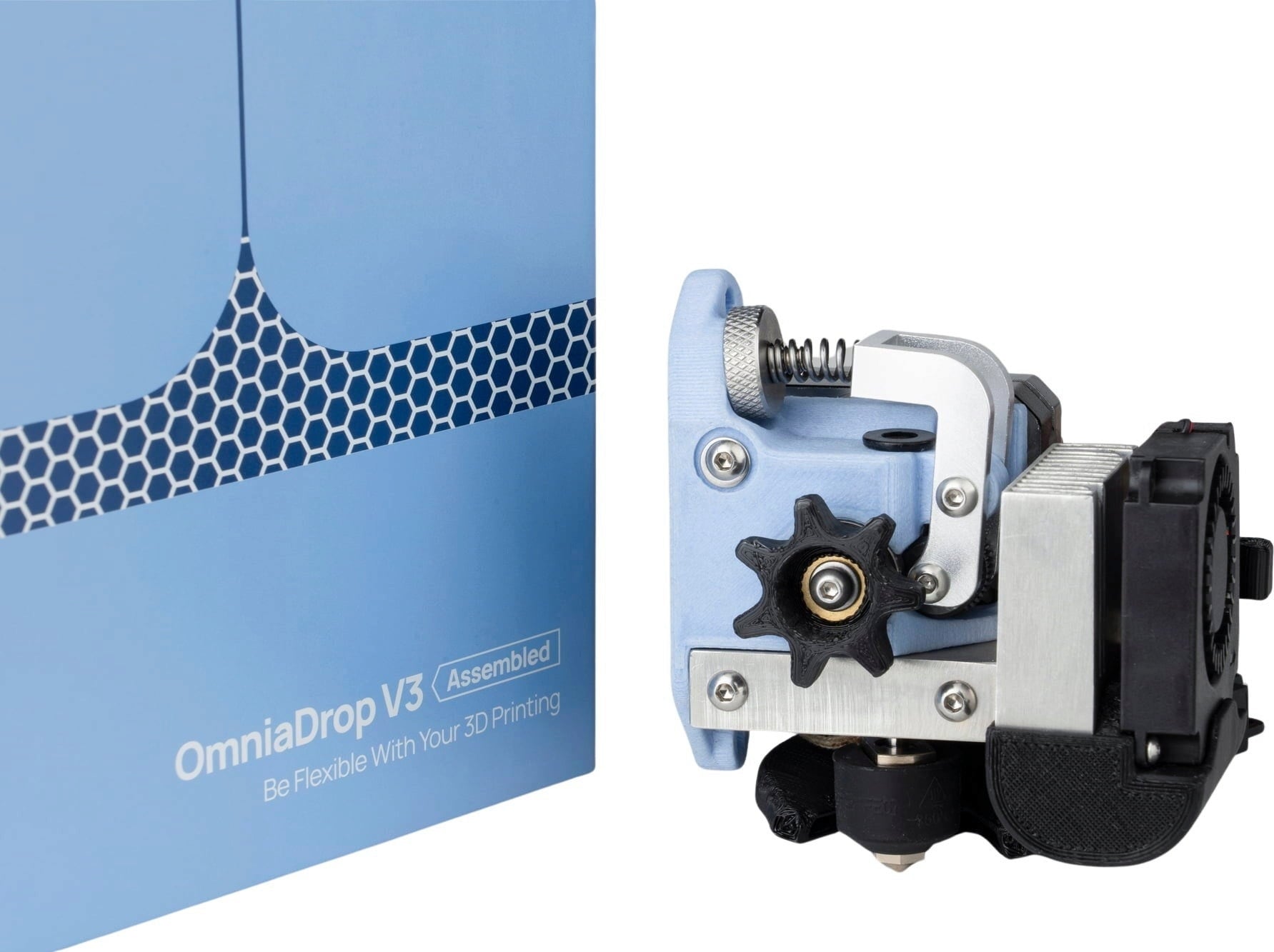

OmniaDrop V3 de la DropEffect este un extruder all-in-one extraordinar, dezvoltat pentru imprimarea atât a materialelor flexibile, cât și a celor cu fibră. Corpul principal al extruderului este fabricat din fibre compozite PA-GF, care oferă o rezistență ridicată și o greutate redusă.

Mecanism planetar compact, dar forță de extrudare puternică

OmniaDrop V3 dispune de un mecanism planetar care economisește spațiu, cu o forță de extrudare de 100 N, ceea ce permite extruderului să imprime chiar și cu cele mai solicitante materiale! Datorită raportului de transmisie de 5:1, este necesar un cuplu redus pentru a antrena un filament cu diametrul de 1,75 mm sau 3 mm.

Fiind necesar un cuplu redus, OmniaDrop V3 este echipat cu un motor pas cu pas tip pancake Nema17 ușor și compact, cu o greutate de bază de 250 g, ceea ce reduce semnificativ greutatea totală a extruderului.

Sistem de antrenare dual din oțel călit

Pentru o fixare antiderapantă și sigură a filamentului, OmniaDrop V3 utilizează două angrenaje de antrenare din oțel călit, cu o duritate HRC de 60+ și o înșiruire strânsă și ascuțită. O acoperire RNC, care atinge o duritate a suprafeței de până la HV3300+, asigură o durată lungă de viață a angrenajelor.

În timp ce roata principală de antrenare este propulsată de mecanismul planetar, roata de antrenare liberă este propulsată de angrenajul principal cu două rulmenți cu bile.

Sistem de răcire special conceput împotriva deformării

OmniaDrop V3 dispune de un sistem de răcire special, care minimizează riscul de deformare. Blocul de răcire a fost astfel conceput încât aerul răcit să curgă perpendicular în sus, astfel încât curenții de aer din blocul de răcire să nu afecteze modelul imprimat.

De asemenea, geometria ventilatorului de răcire a fost ameliorată semnificativ pentru a emite căldura filamentului extrudat rapid și pentru a obține un efect de răcire mai bun pe o suprafață mai mare.

Ventilator de răcire a pieselor

Extruderul include un ventilator de răcire a pieselor. Acesta este necesar la imprimarea unor polimeri precum PLA și TPU, dar este util și la imprimarea podurilor și a altor detalii precise, deoarece previne curbarea la suprapuneri.

Inele de încălzire ca hotend

Extruderul dispune de un modul de încălzire pentru măsurarea și reglarea rapidă a temperaturii, prin intermediul unui inel de încălzire din cupru-nichel (280 °C, 50 secunde), care servește și ca hotend. Avantajele sale sunt:

• densitate de putere uniformă în jurul duzei,
• distribuție mai bună a temperaturii,
• măsurare mai rapidă a temperaturii,
• un ventilator de răcire în formă de u sau o poate fi plasat mai aproape de duză.

Drum scurt al filamentului pentru lucrări mai precise cu filamente flexibile

Pe lateralul blocului de răcire au fost plasate aripioare de răcire, în scopul de a scurta cât mai mult drumul filamentului. Acest drum scurtat asigură reacții mai rapide și mai precise ale extruderului și previne îndoirea acestuia. Dinții ascuțiți ai celor două roți antrenante prind filamentul ferm de pe ambele părți, asigurându-i nu doar o avansare lină, ci și uniformă către hotend.

O astfel de combinație de drum scurt al filamentului și roți antrenante puternice permite imprimarea cu filamente flexibile de orice tip!

Compatibilitate cu duze E3D

OmniaDrop V3 este compatibil cu duzele E3D. Extruderul vine livrat cu o duză originală de 0,4 mm din alamă.

Design hardware simetric

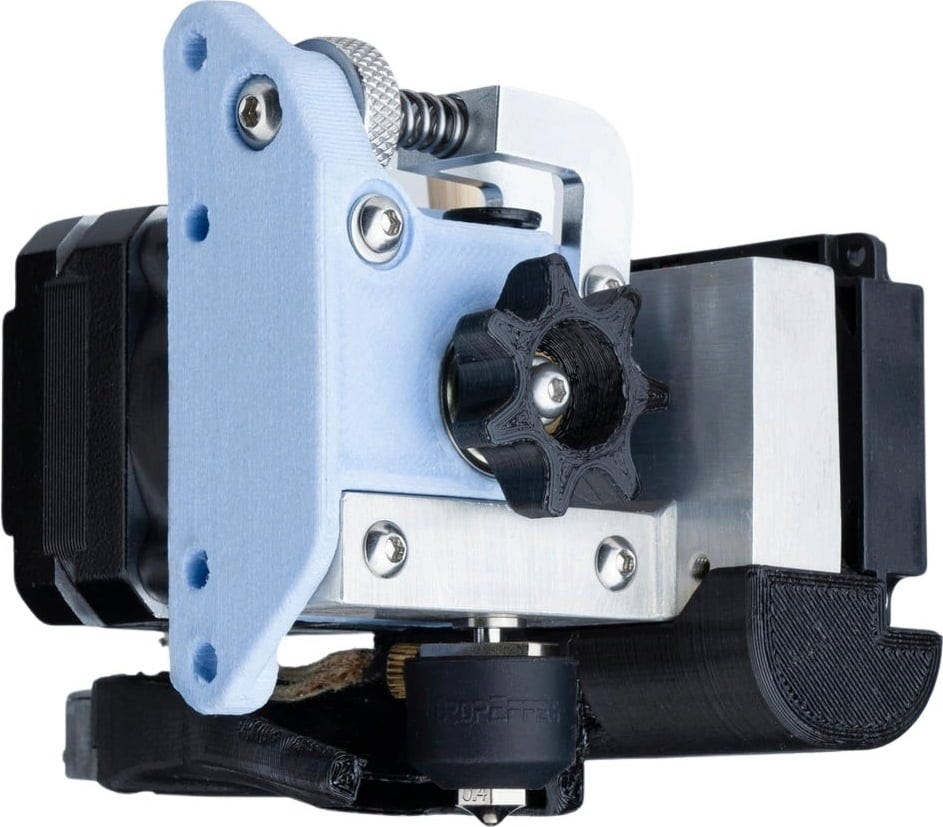

Toate componentele hardware ale OmniaDrop V3 sunt proiectate simetric, permițând montarea acestuia în oglindă.

Corpul principal al extruderului este, de asemenea, printat 3D și poate fi remodelat în funcție de dorințele individuale ale utilizatorului sau utilizatoarei.

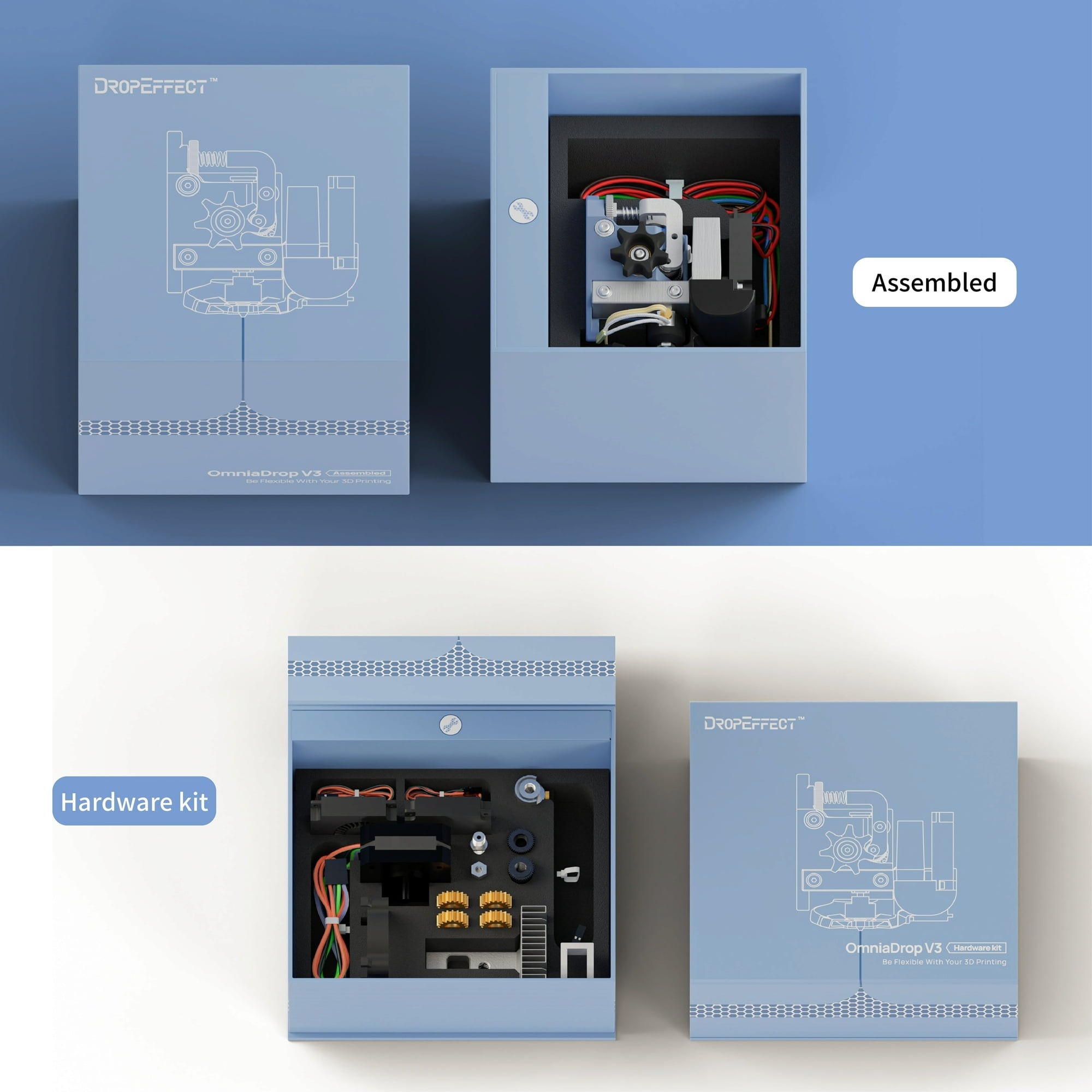

Listă de accesorii:

• 1 x cheie hexagonală H2.5
• 1 x cheie Allen H2.0
• 1 x cheie Allen H1.5
• 1 x șaibă
• 1 x pastă termică de silicon (0,5 g)
• 2 x inserții filetate M3
• 4 x inserții filetate M2
• 1 x cheie deschisă H6.0
• 1 x cablu prelungitor ventilator 5 cm – JST-XHP
• 1 x cablu prelungitor termistor 5 cm – JST-XHP
• 1 x cablu prelungitor motor 5 cm – JST-XHP
• 1 x cablu prelungitor încălzire 5 cm
• 1 x cablu prelungitor ventilator 5 cm – DuPont
• 1 x cablu prelungitor motor 5 cm – DuPont
• 1 x cablu prelungitor termistor 5 cm – DuPont

Aici poți citi instrucțiuni utile de asamblare.

Aici poți viziona instrucțiuni utile de imprimare.
