LDO Motors NiteHawk 36 RevC Toolboard Kit

NiteHawk 36 este o placă toolhead cu un MCU integrat RP2040, un driver TMC2209, precum și un senzor de accelerație ADXL345. Spre deosebire de toolboard-urile CAN, placa este echipată cu un port USB care facilitează mult mai ușor configurarea.

► Acesta este versiunea Rev.C a plăcii! Următoarele modificări au fost realizate:

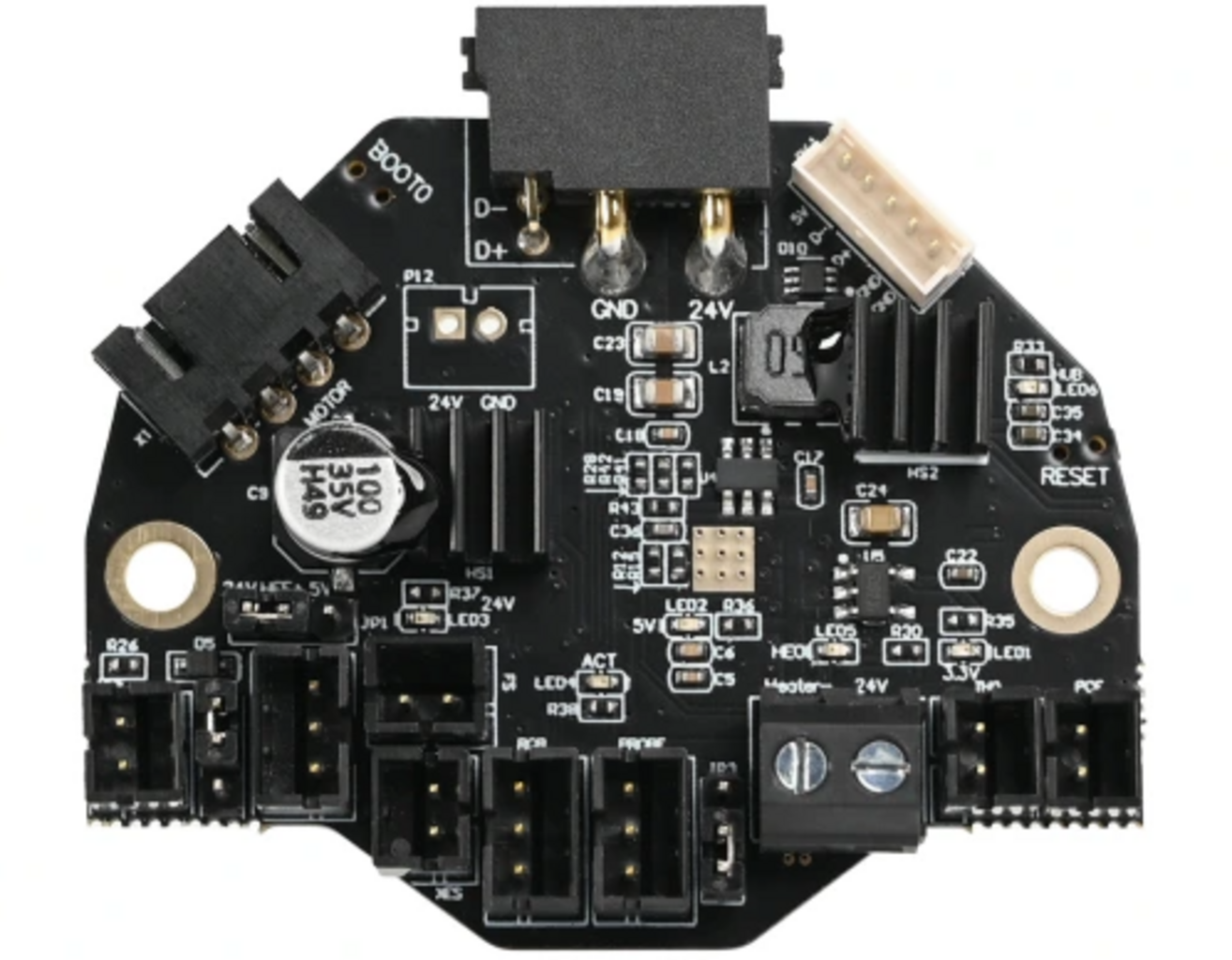

Forma plăcii a fost modificată. Butoanele RESET și BOOT MODE sunt acum mai ușor accesibile, iar conectorul la unghi drept pentru portul stepper simplifică gestionarea cablurilor. De asemenea, portul USB a fost mutat în colțul din dreapta sus, în timp ce toate celelalte conexiuni și-au păstrat pozițiile pentru a se potrivi cu setările anterioare.

Pentru o răcire mai bună, acum există un conector ventilator opțional Always-On (24V). Îl poți lipi singur pentru a asigura răcirea activă.

Datorită dimensiunii mai mari a plăcii, aranjamentului inteligent al componentelor și a unui radiator suplimentar, gestionarea căldurii este mai bună în general. Acest lucru face ca toolboard-ul să fie nu doar mai stabil, ci și mai durabil – chiar și la utilizare intensă.

În cele din urmă, placa adaptor USB a fost revizuită. Circuitele sunt acum optimizate pentru a reduce semnificativ problemele de conexiune. În ciuda modificărilor interne, forma adaptorului rămâne neschimbată.

⇒ GITHUB

⇒ LDO Documentation

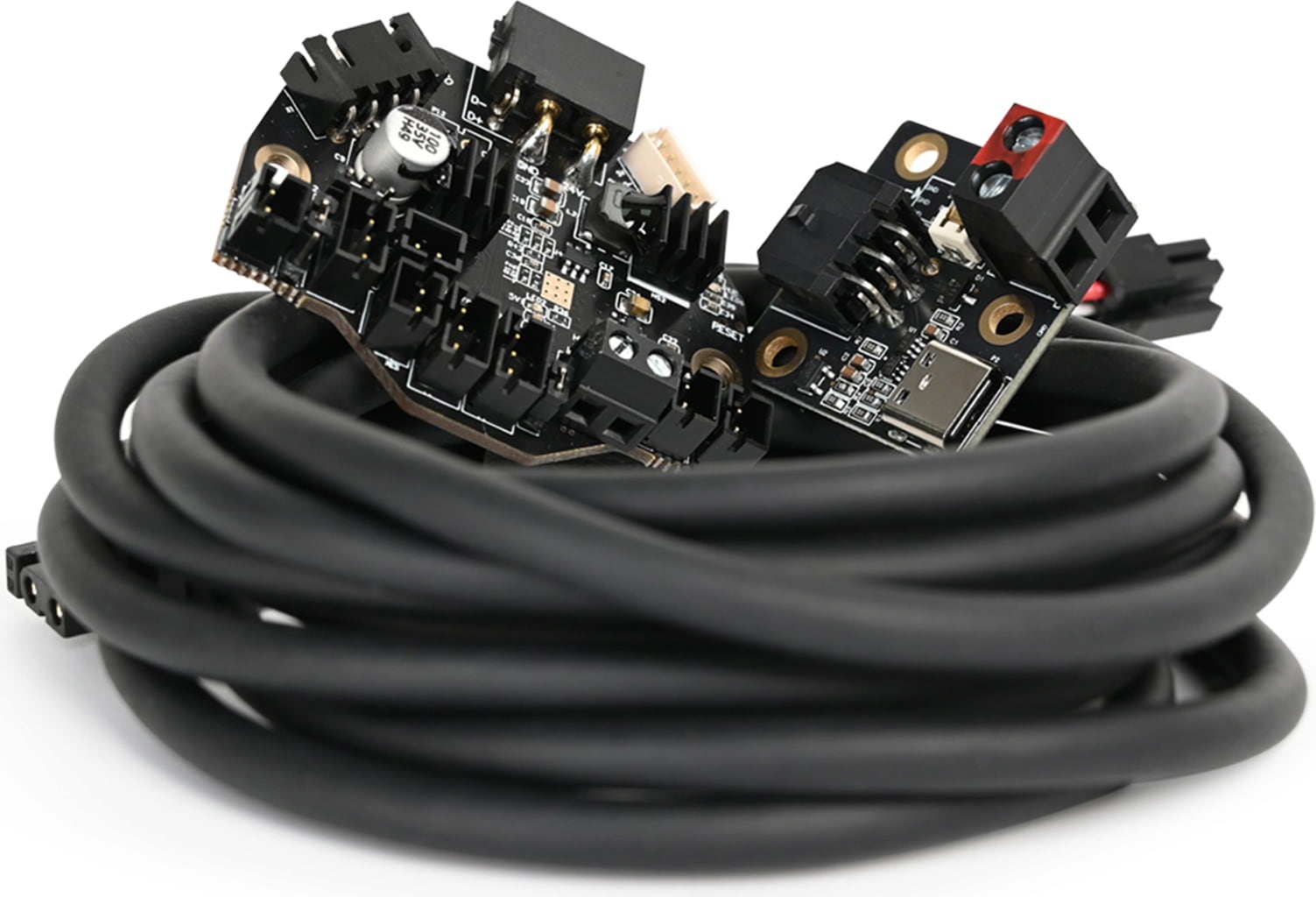

În conținutul pachetului:

• 1 x Placă PCB Toolhead
• 1 x Adaptor USB PCB
• 1 x Cablu USB Umbilical 2,15 m
• 1 x Cablu USB-A la USB-C 0,4 m
• 1 x Cablu de Alimentare 24V
• 1 x Cablu USB Hookup
• 3 x Șurub autofiletant, M2x10
• 2 x Șurub mașină, SHCS, M3x8
• 4 x Șurub mașină, SHCS, M3x12
• 1 x Conector tip MicroFit3 mascul, 3x2 pini
• 8 x Terminal crimp femelă stil MicroFit3
• 1 x Conector XH2.5 femelă, 4 pini
• 8 x Terminal crimp femelă XH2.5
• 5 x Conector PH2.0 femelă, 2 pini
• 3 x Conector PH2.0 femelă, 3 pini
• 30 x Terminal crimp femelă PH2.0
• 4 x Pin de fier, 1008
• 4 x Pin de fier, 0508
