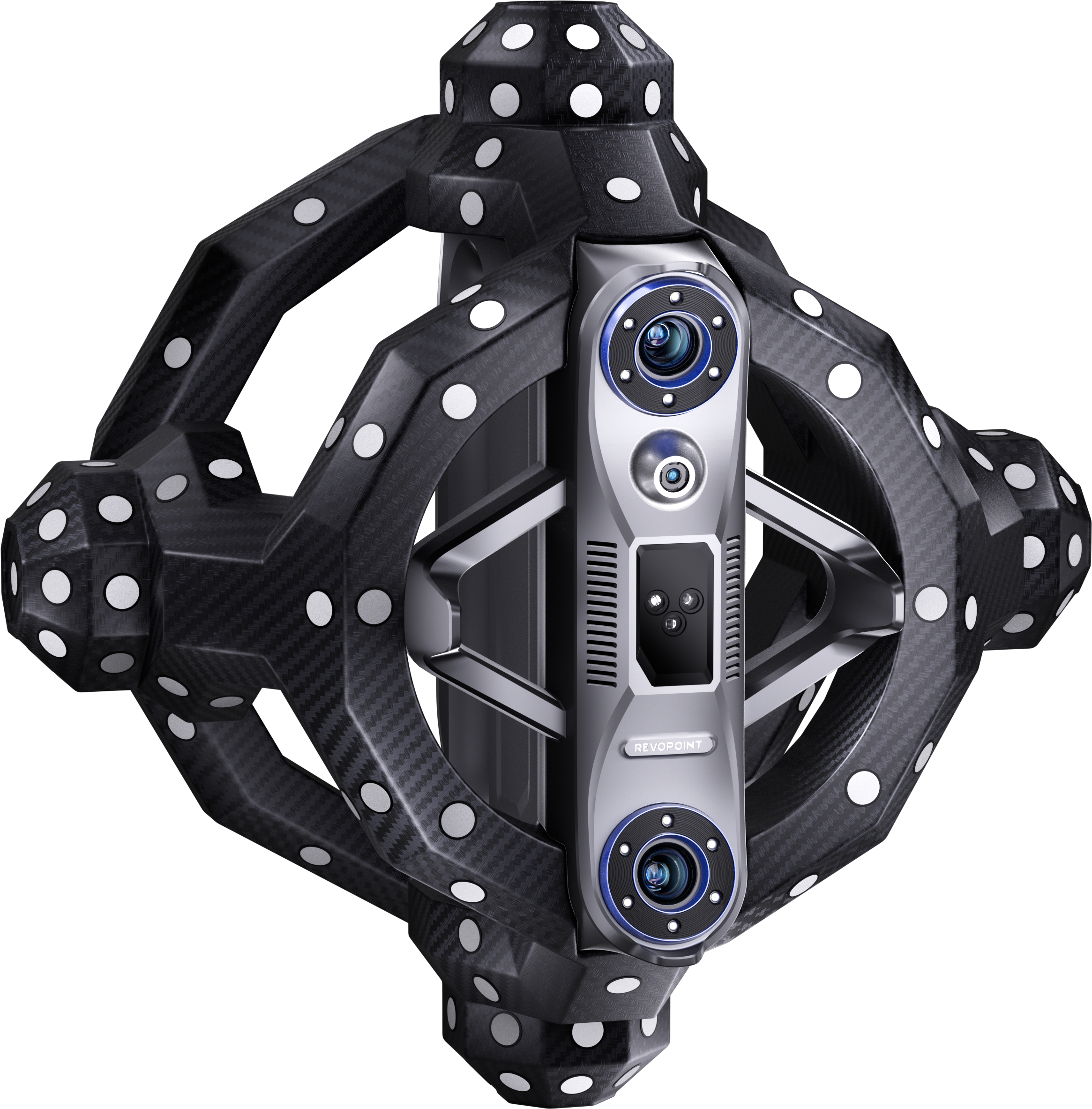

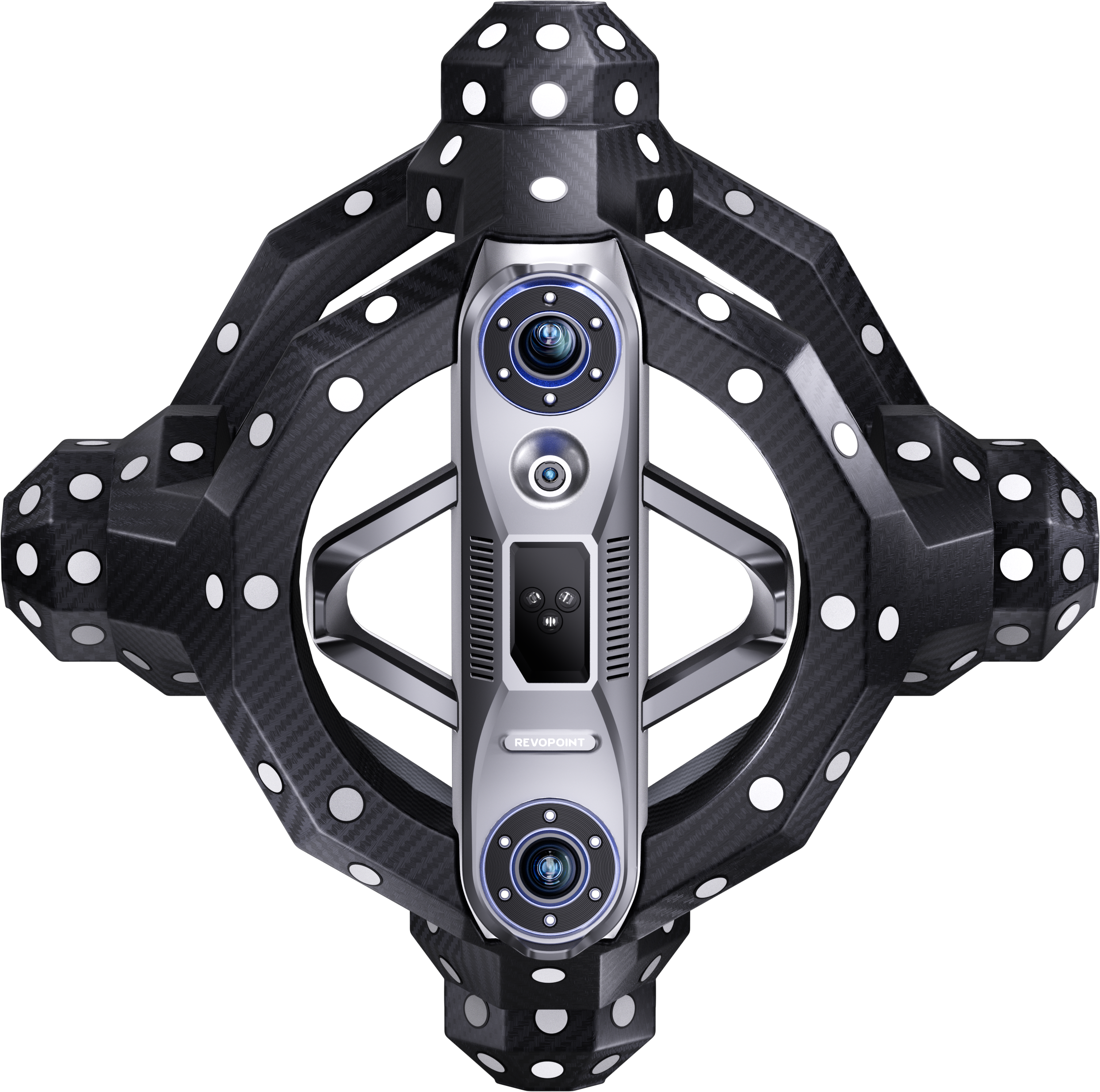

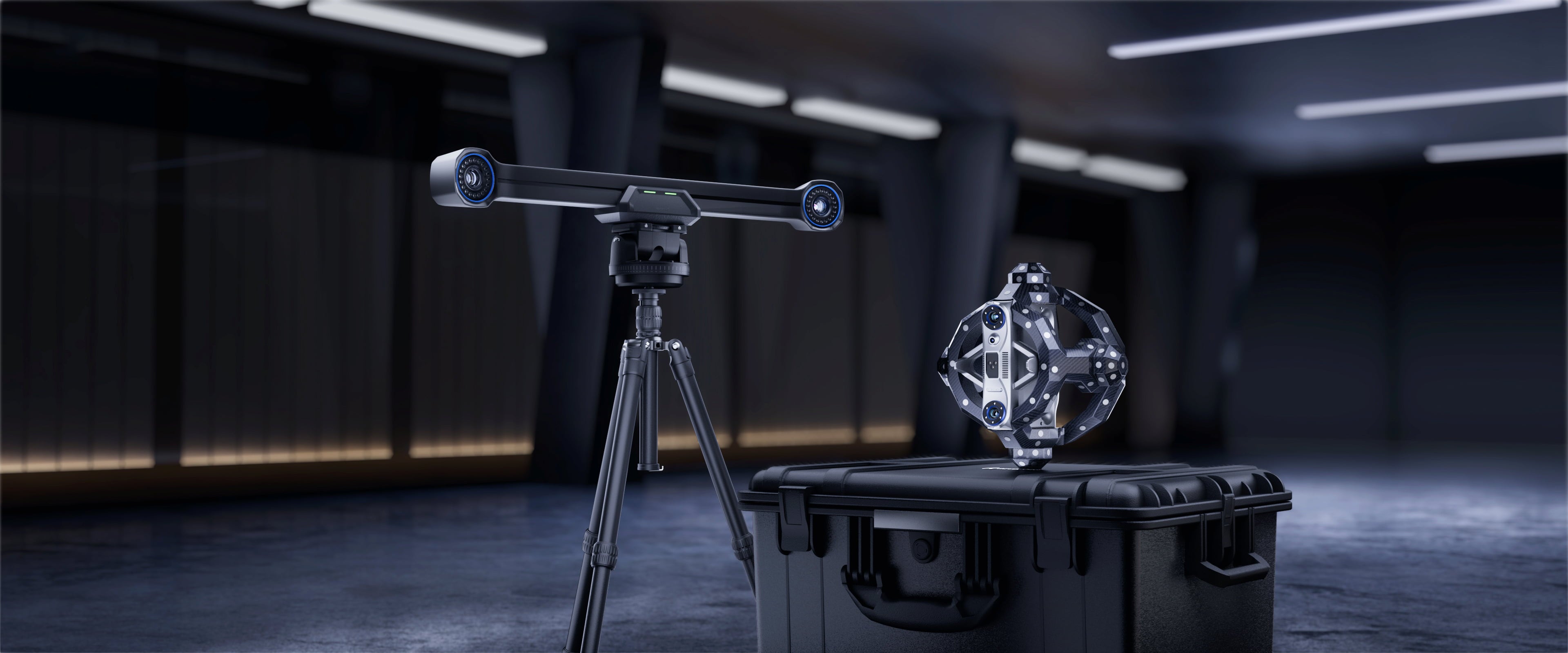

Revopoint Trackit

Revopoint3D Trackit oferă nu doar precizie de vârf, ci și inteligență - de la calibrare automată până la integrarea perfectă în configurațiile robotice. Indiferent dacă este utilizat manual sau cu urmărire optică, Trackit asigură rezultate stabile și repetabile - eficient, flexibil și adaptat la cerințele industriale!

Cea mai înaltă calitate a scanării prin captarea duală cu laser

Datorită celor două moduri cu laser albastru, Trackit se adaptează la orice suprafață și geometrie:

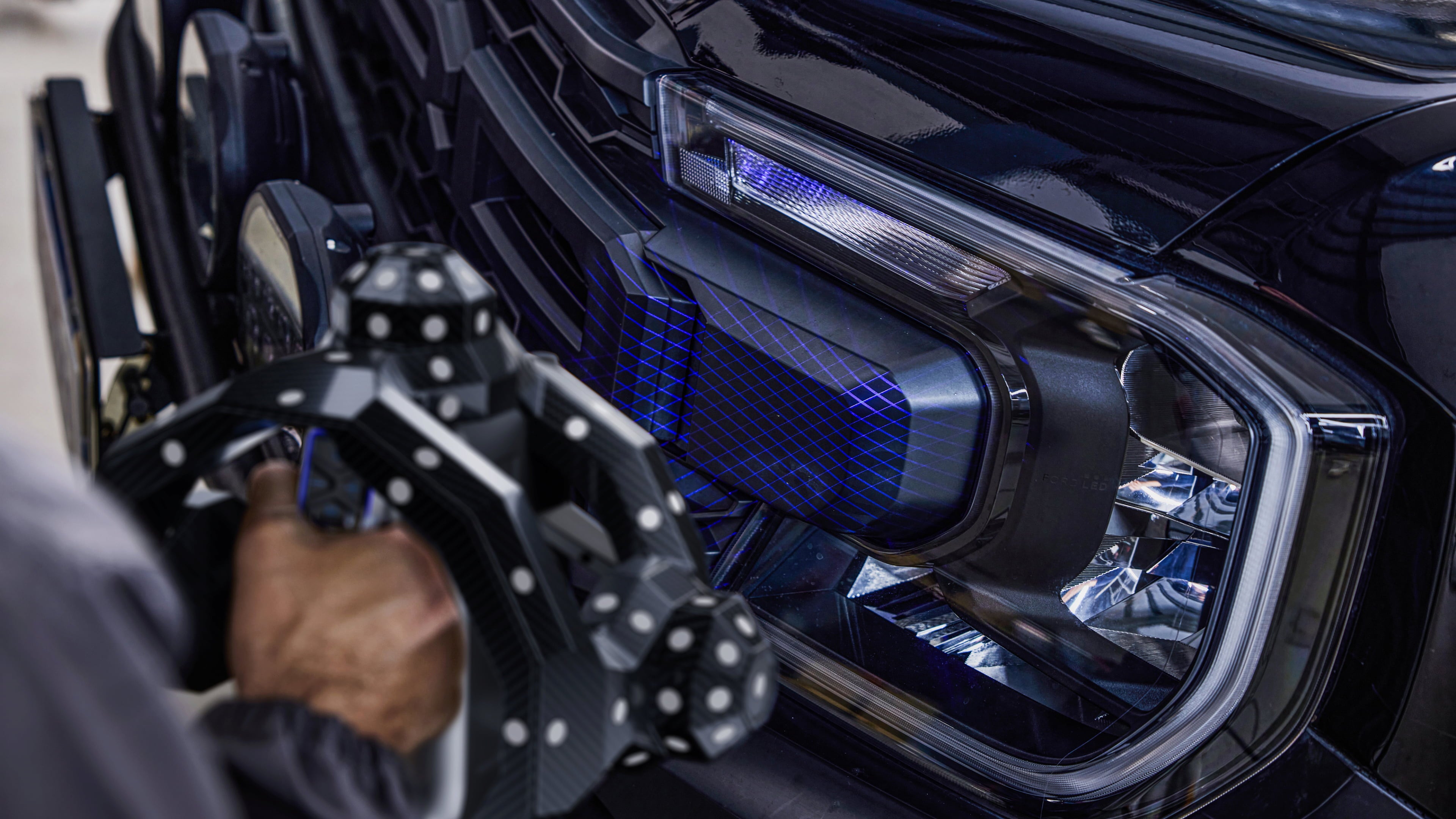

► Modul cu 30 de linii în cruce: Pentru scanări rapide și acoperitoare - chiar și pe materiale întunecate sau reflectorizante.

► Modul cu linie simplă: Capturează în mod fiabil detalii adânci precum găuri, roți dințate, fante și cavități.

Scanare flexibilă cu sau fără stație de bază

Trackit oferă două moduri de funcționare flexibile:

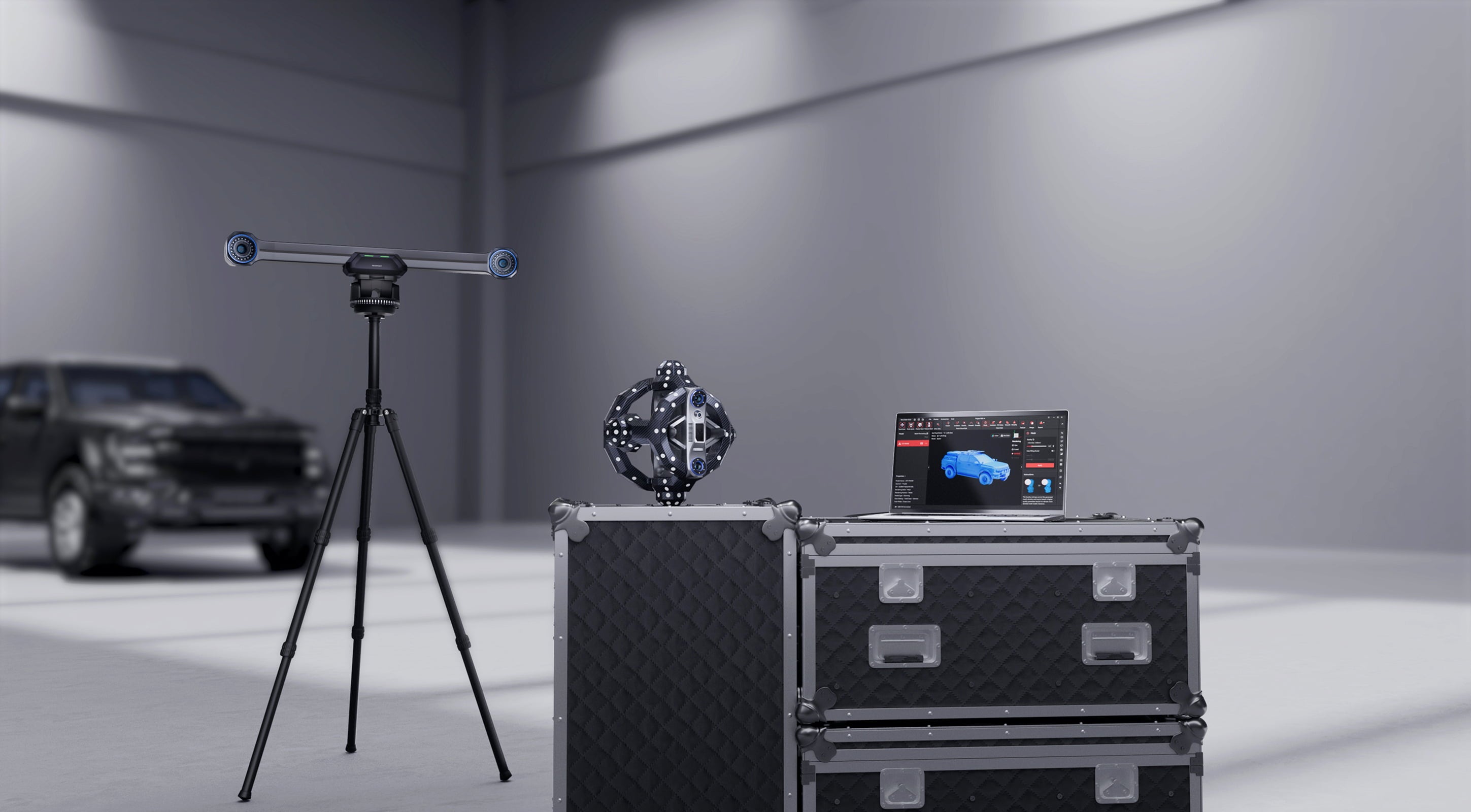

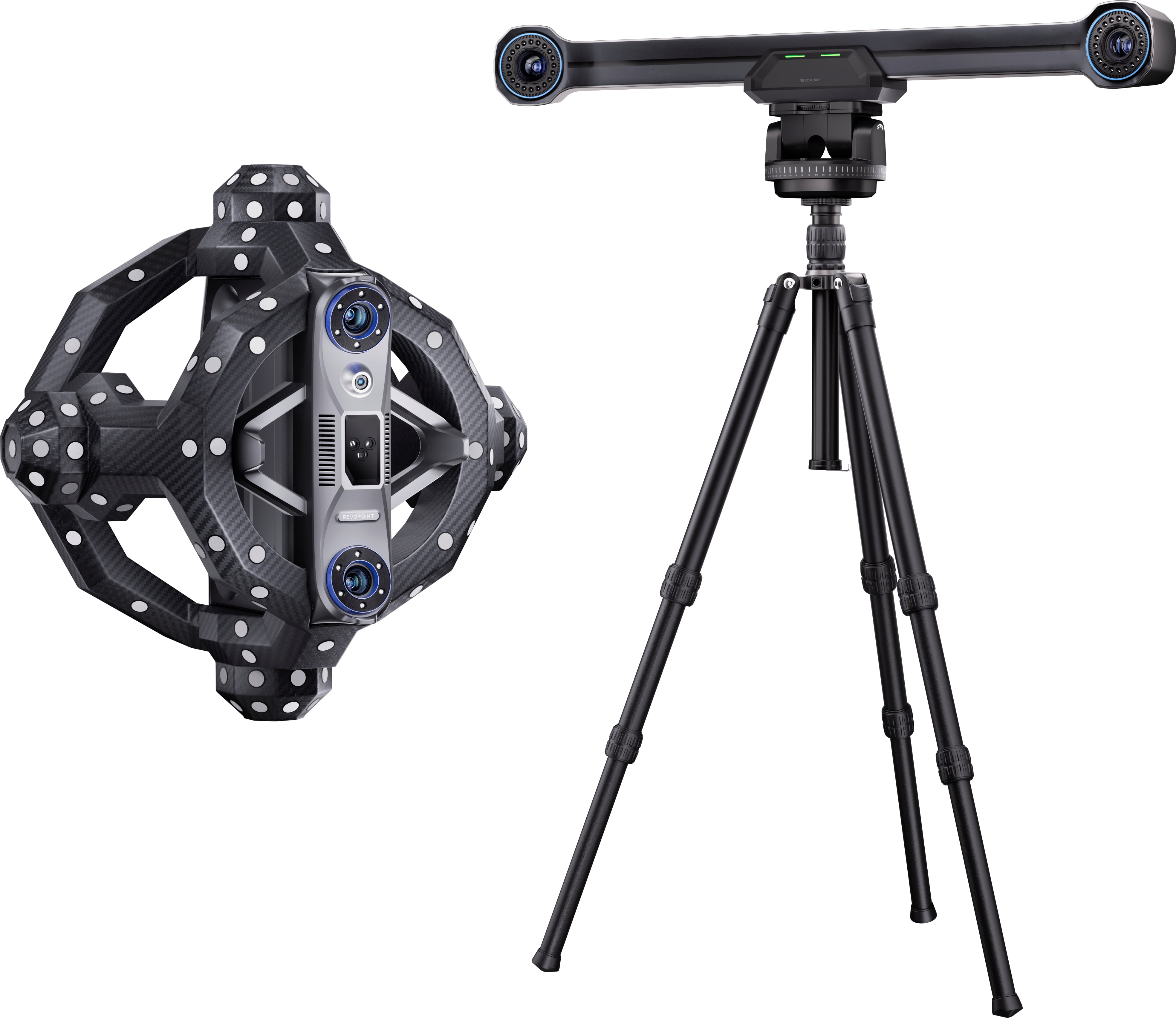

► Urmărire optică prin stația de urmărire cu două camere - ideal pentru obiecte de mari dimensiuni.

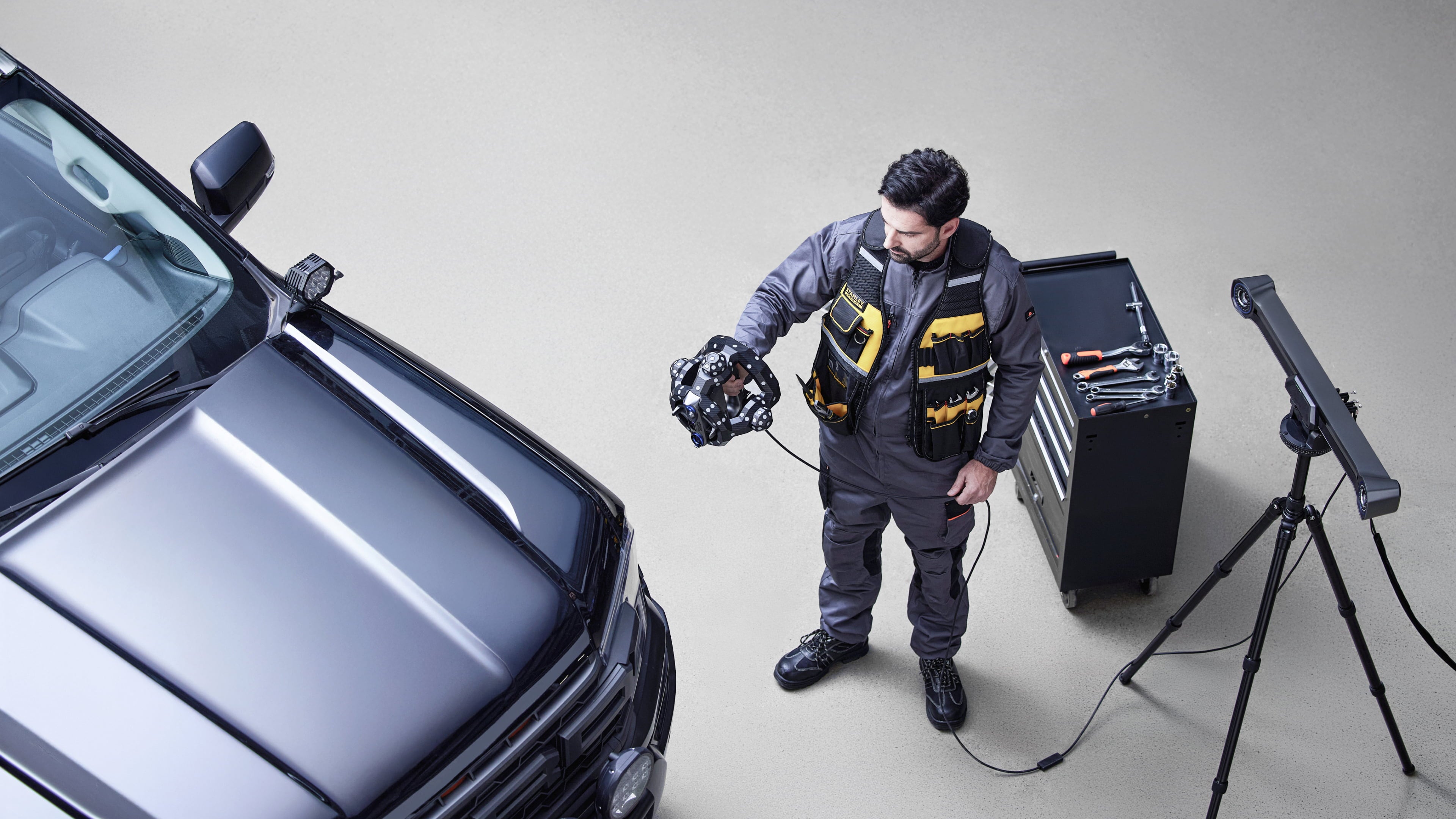

► Operare manuală independentă - pentru zone greu accesibile sau interioare, unde stația de bază nu are vizibilitate.

Captură de date fără markeri & structură modulară pentru obiecte mari

Datorită localizării precise în timp real, nu mai este necesară utilizarea de ținte.
Trackit funcționează fără markeri și permite scanări 3D fără întreruperi ale obiectelor între 10 mm și 6 m.

Prin metoda numită Leapfrogging, stația de bază poate fi mutată gradual în jurul obiectului - sistemul de module de ancorare asigură legătura exactă între cadre și captarea completă a suprafețelor.

• Suprafața maximă de urmărire: 3260 x 2845 mm (la 4 m distanță)
• Viteza de măsurare: până la 1,5 milioane puncte/secundă
• Distanța de lucru: 1,5 - 4 m
• Raza cablului: 6 m

Calibrare automată a gimbalului

Trackit utilizează un sistem inteligent de gimbal cu două axe pentru calibrarea complet automată. Acest lucru economisește timp, reduce erorile de operare și asigură rezultate de măsurare constant precise - chiar și pentru capturile multiple din perspective diferite.

Funcționalitate extinsă prin captarea texturii

Camera RGB integrată, cu rezoluție înaltă, capturează texturi realiste, ideală pentru vizualizare sau analize suplimentare cu Revo Measure (de exemplu, pentru rapoarte de testare cu date dimensionale).

Automatizabil prin interfața robotică

În combinație cu un braț robotic colaborativ (6 axe), Trackit poate fi utilizat ca sistem de scanare complet automatizat:

• Diametrul obiectului: până la 0,5 m
• Precizie volumetrică: până la 0,05 mm
• Aplicație: capturarea automată a norilor de puncte pentru geometrii complexe.

Monitorizare integrată a temperaturii

Mai mulți senzori de înaltă sensibilitate monitorizează constant temperatura scannerului și a trackerului - prevenind deriva termică și asigurând o precizie ridicată constantă.

Alte caracteristici:

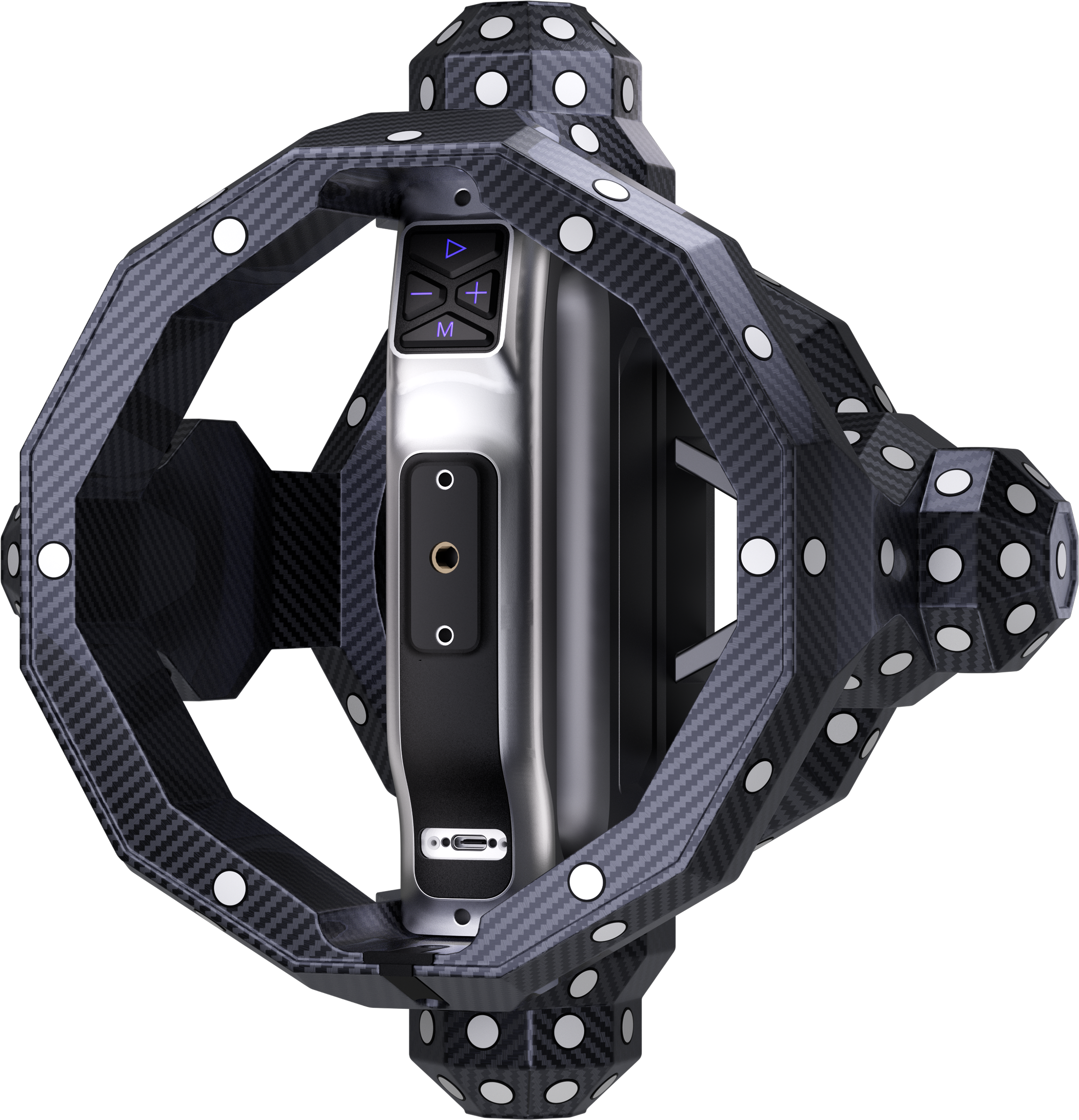

• design robust al carcasei cu cadru armat cu carbon,

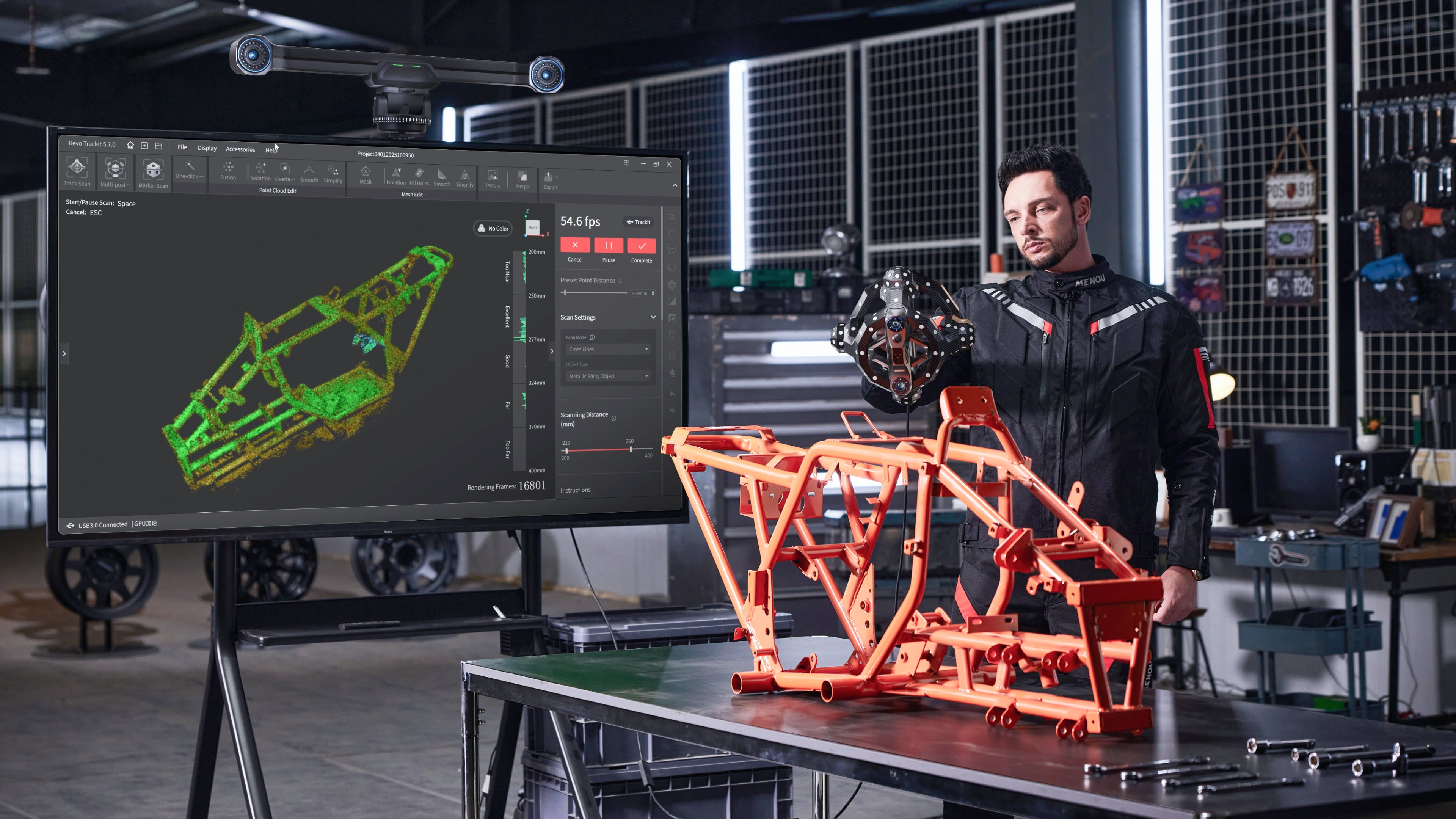

• software Revo Trackit gratuit cu monitorizare în timp real a norului de puncte și parametri extinși de scanare pentru control optim.

Conținutul livrării:

• 1 x Scanner
• 1 x Tracker
• 1 x Unitate de auto-calibrare a scannerului (gimbal cu două axe)
• 1 x Unitate de auto-calibrare a trackerului (gimbal cu două axe)
• 1 x Trepied pentru tracker
• 1 x Tablă de calibrare
• 1 x Tijă de calibrare
• 1 x Trepied pentru tabla de calibrare
• 1 x Trepied pentru scanner
• 1 x Adaptor de rețea
• 1 x Cablu PC (albastru)
• 1 x Cablu scanner (negru)
• 1 x Cablu gimbal scanner (auriu)
• 1 x Cablu gimbal tracker (auriu)
• Coliere pentru cabluri
• 20 x Markeri magnetici
• 8 x Blocuri de ancorare magnetice
• 1 x Paduri de poziționare
• 1 x Adaptor scanner
• 1 x Stick USB
• 1 x Geantă de transport cu roți pentru tracker
• 1 x Geantă de transport cu roți pentru scanner

Specificații tehnice:

► Scanner:

► Trackit:
