BIGTREETECH KMS PCB Kit

BTT KMS PCB Kit este un set de control modular, puternic, pentru sistemele de imprimare multi-color. Dezvoltat în colaborare cu proiectele open-source KMS și Happy Hare, kitul permite o integrare plug-and-play fără probleme în configurațiile multi-material existente – inclusiv sistemele Happy Hare V3 și Type-B.

Control de înaltă precizie cu STM32G0B1RET6

Microcontrollerul STM32G0B1RET6 integrat, de 32 de biți, rulează la 64 MHz și asigură:

• schimbări extrem de precise de culoare și treceri de material,
• timp de reacție rapid în timp real,
• siguranță ridicată de funcționare,
• sincronizare stabilă a tuturor modulelor conectate.

Astfel, ai control deplin asupra unității tale multi-color.

Design modular plug-and-print

Kitul utilizează un sistem modular continuu, care îți oferă flexibilitate totală. Fiecare modul este conceput astfel încât să poată fi conectat cu ușurință - fără lipituri, fără configurare, fără efort.

Hub extensibil pentru mai multe module

Vrei mai mult de 4 sau 6 filamente? Nicio problemă. Hub-ul extensibil permite cascadarea, astfel încât poți realiza 8, 12 sau 16 canale în funcție de configurație. Acest lucru îți face sistemul ușor de extins.

Mai multă stabilitate datorită redundanței

Pentru control maxim, kitul oferă funcții avansate de siguranță și redundanță:

• 6 + 6 porturi de oprire de capăt
• 4 + 4 porturi de driver

Anumite porturi pot fi utilizate alternativ pentru a construi arhitecturi de sistem fiabile. Utilizarea dublă simultană nu este prevăzută, dar comutarea/backup-ul este susținută.

Condiții optime de imprimare oricând

KMS PCB Kit asigură că configurația este întotdeauna pregătită în cele mai bune condiții:

► senzor integrat HTU21D: Un senzor de temperatură și umiditate de înaltă precizie (±0,5 °C) care monitorizează continuu valorile mediului intern. Astfel, filamentul și piesele rămân în stare optimă.

► Conector NTC pentru senzori externi: Un port pentru un senzor de temperatură NTC 100K îți permite să capturezi puncte suplimentare de măsurare - ideal dacă dorești să monitorizezi mai atent anumite module.

► MOSFET-uri puternice: Sprijină conectarea modulelor de încălzire externe pentru uscare activă a filamentului. Acest lucru reduce umiditatea, previne blocajele și crește siguranța imprimării.

Stabilitate maximă a sistemului

Acest kit este proiectat pentru a asigura schimburi stabile și fără perturbări de culoare:

► interferențe de semnal reduse: Cablurile ecranate cu MX3.0 asigură o transmisie curată a datelor și energiei - pentru imprimate multicolore consistente fără întreruperi.

► design inovator al senzorului: Codarea distanței permite o detecție precisă a filamentului și împiedică citirile greșite în timpul schimbării materialului.

► patru drivere TMC2209 la bord: Funcționare ultra-liniștită și ușoară a motoarelor tale cu reglare stabilă a cuplului. Acest lucru asigură mișcări fluide ale navetei și schimburi curate de filament.

► declanșator de încredere cu tampon dual-stage: Procesarea optoelectronică a semnalului pe întreg lanțul asigură că fiecare comandă este captată exact și transmisă stabil.

Protecție robustă – performanță de lungă durată

KMS PCB Kit se bazează pe o arhitectură de protecție robustă, care protejează în mod fiabil toate componentele electronice:

► protecție împotriva conectării greșite: Protecția incorporată împotriva polarității inversate previne daunele cauzate de surse de tensiune conectate greșit. Astfel, sistemul rămâne protejat chiar și în cazul unor greșeli accidentale de cablare.

► protecție ESD: Circuite speciale ESD protejează componentele sensibile de descărcările electrostatice care pot apărea la introducerea sau scoaterea modulelor.

Această dublă protecție crește semnificativ durata de viață a întregului sistem și asigură că configurația ta multi-color funcționează fiabil chiar și în utilizarea intensivă.

În cutie:

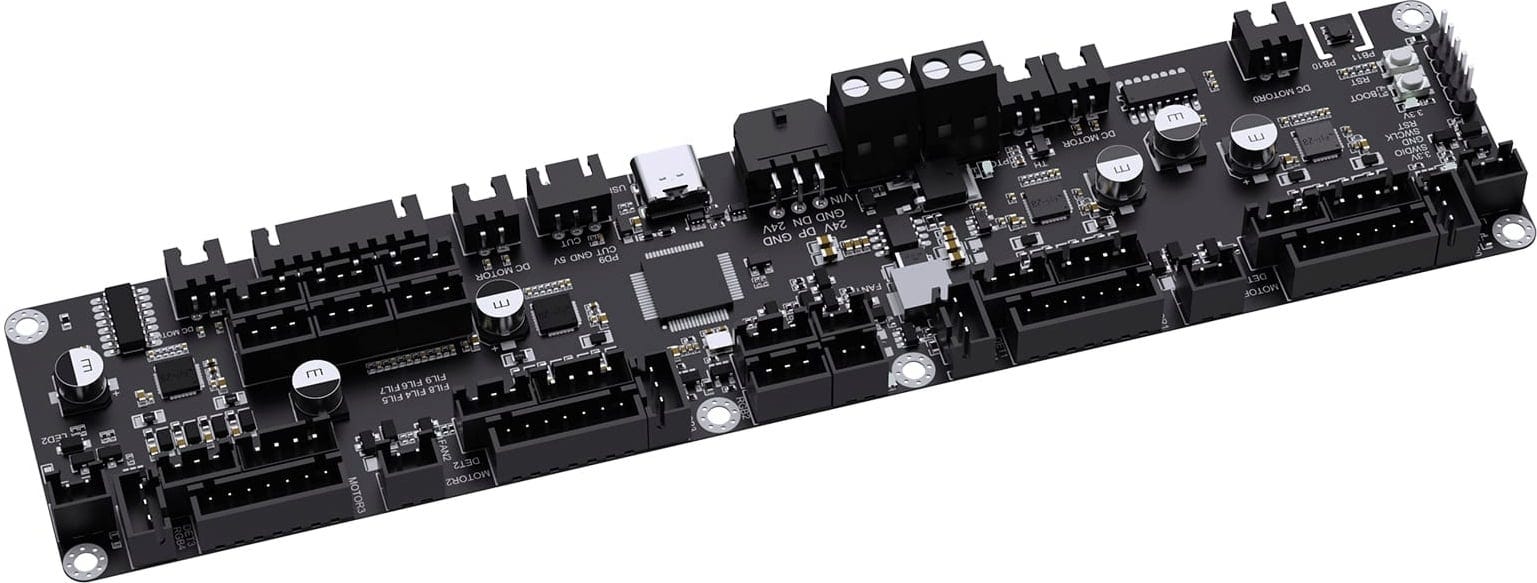

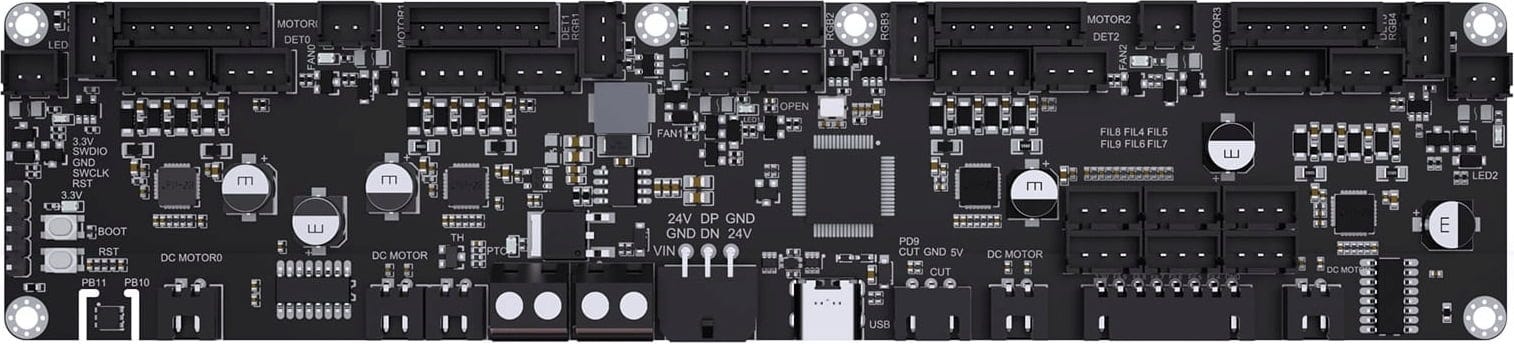

• Placă de bază KMS
• 4 x Adaptor motor KMS
• 1 x KMS RGB
• 1 x Buffer KMS

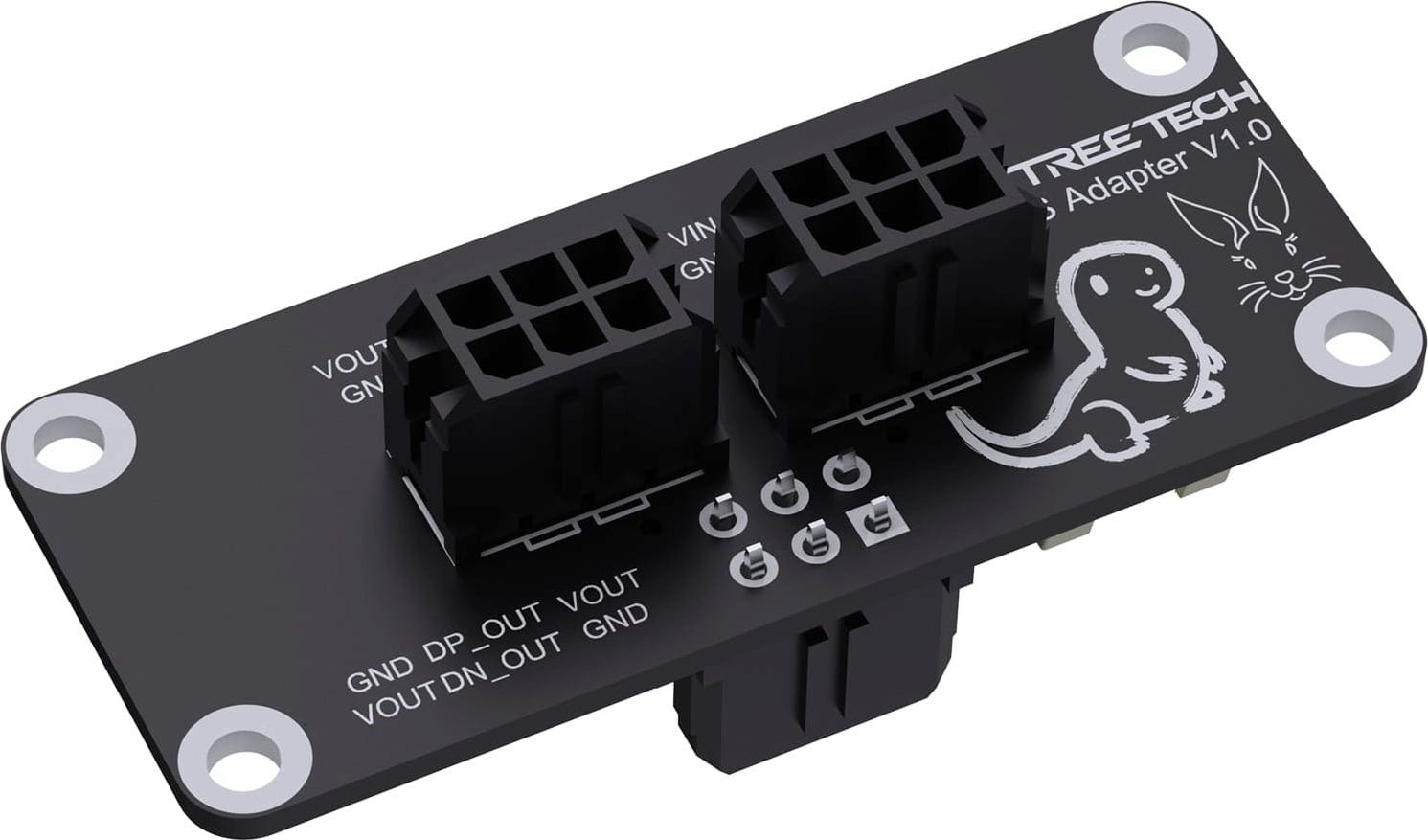

• 1 x Adaptor KMS
• 1 x Adaptor KMS PWR
• 1 x Hub KMS

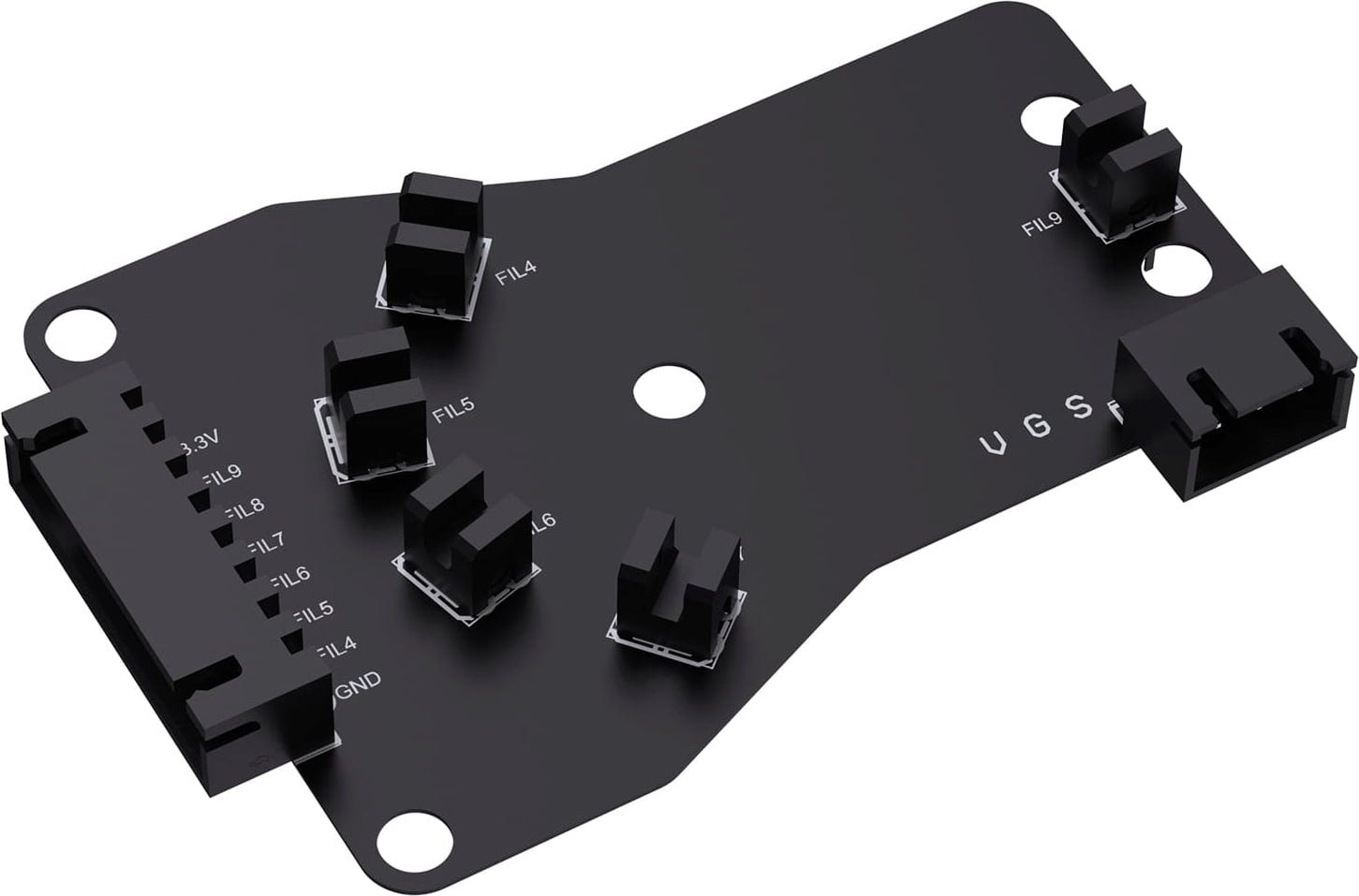

• 1 x Comutator optoelectronic KMS
• 2 x cablu 6-Pin, 500 mm, 1500 mm
• 1 x cablu 3-Pin, 150 mm
• 1 x cablu 6-Pin, 500 mm
• 5 x cablu 3-Pin, 100 mm
• 1 x cablu 8-Pin, 200 mm
• 4 x cablu motor, 50 mm
• 4 x cablu 7-Pin, 150 mm
• 4 x radiator, 9x9x12 mm

Specificații tehnice:
