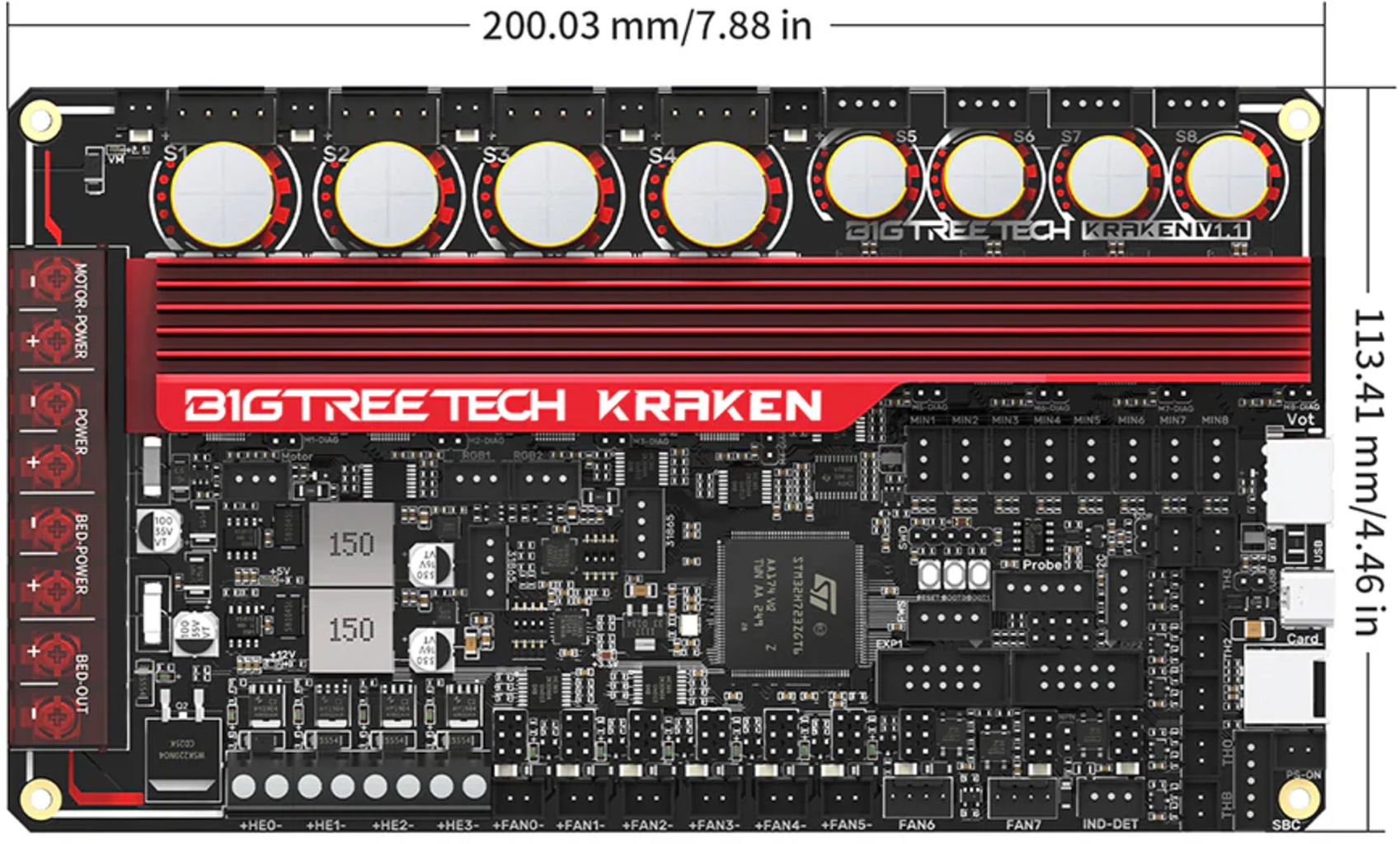

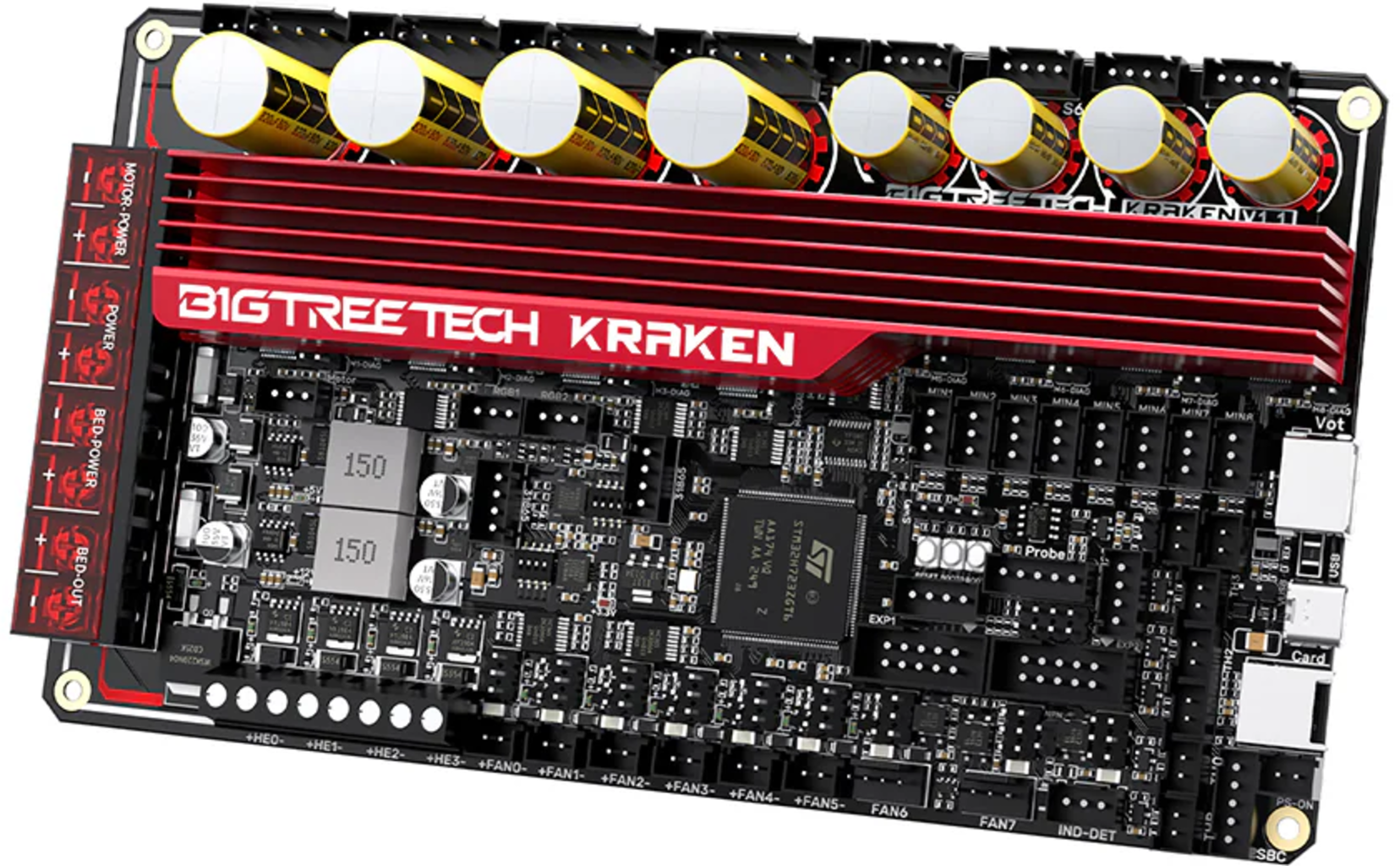

BIGTREETECH Kraken V1.1

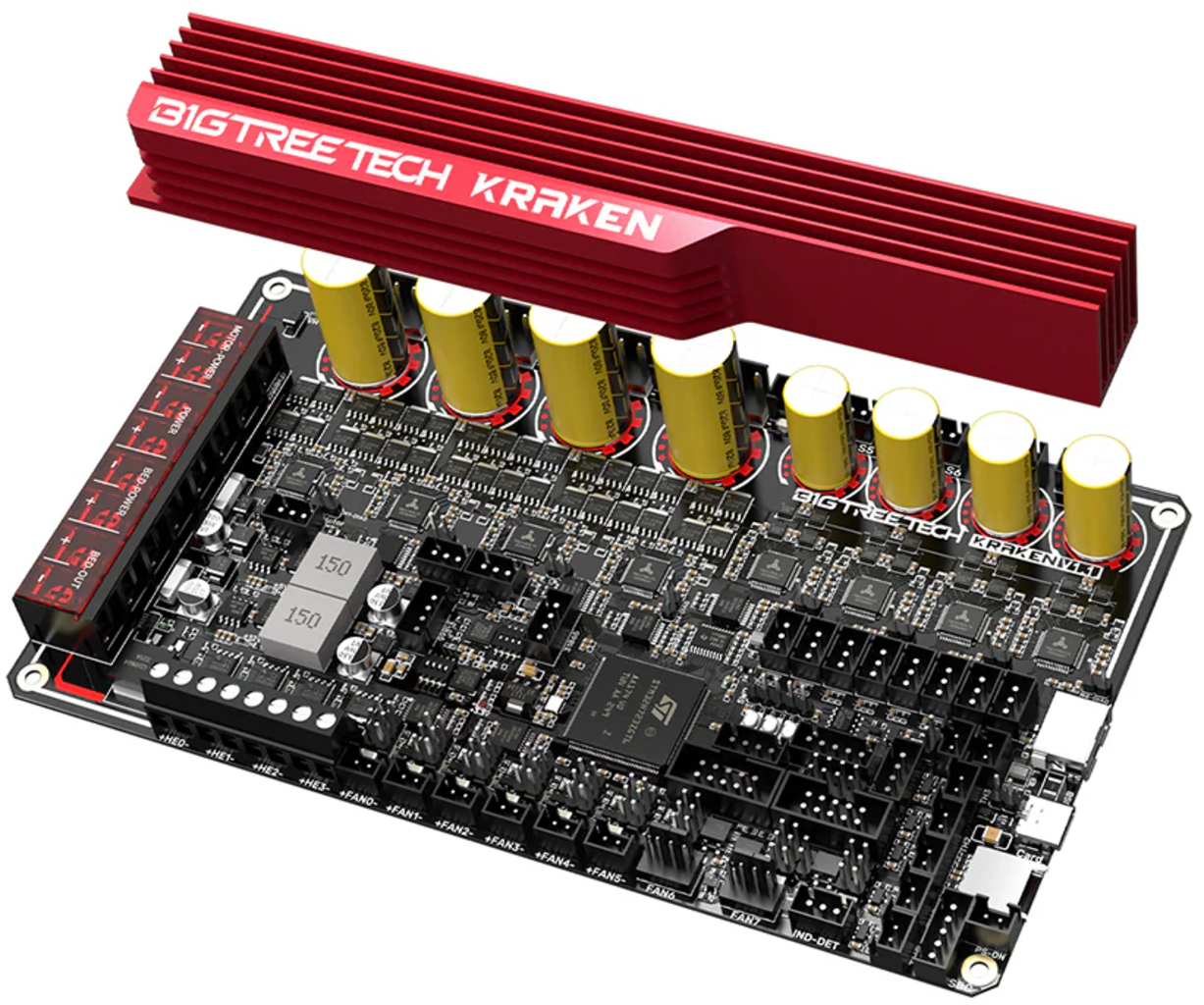

BIGTREETECH Kraken V1.1 este o placă de bază pe 32 de biți, concepută special pentru imprimante 3D de mari dimensiuni. Placa dispune de un driver integrat pentru motoare pas cu pas, cu tensiune și curent ridicat, care facilitează conectarea la drivere de înaltă tensiune și reduce semnificativ complexitatea carcasei. Designul compact al plăcii Kraken este prevăzut cu radiatoare în stil ID pentru o disipare eficientă a căldurii.

Microcontroler STM32H723ZGT6 pentru mai multă performanță

Cu microcontrolerul STM32H723ZGT6, extrem de rapid și compatibil cu Marlin, Klipper și RRF, poți crește considerabil performanța imprimantei tale 3D.

⇒ Frecvență principală de 550 MHz pe 32 de biți, procesor ARM Cortex-M7 cu nucleu High-Performance.

Compatibilitate extinsă pentru un control facil

Placa de bază Kraken este echipată cu 8 drivere TMC2160. Acestea suportă un interval larg de tensiune, de la 24V la 60V, ceea ce asigură nu doar o compatibilitate fără probleme, ci și o creștere semnificativă a performanței și eficienței imprimantei tale 3D de mari dimensiuni. În același timp, dezvoltarea de căldură este redusă cu 52%, ceea ce duce la o durată de viață mai lungă a componentelor și la o rezistență ridicată la sarcini intense.

Funcționarea simultană a două capete de imprimare

Un cip H723 puternic, cu porturi dedicate, permite funcționarea simultană a două capete de imprimare. Astfel, ambele capete își îndeplinesc cursiv funcțiile, maximizând eficiența generală a imprimantei 3D, fără compromisuri privind calitatea.

Datorită celor două interfețe CAN, ambele capete pot fi conectate simultan la EBB (Extruder Breakout Board), pentru a permite configurații diverse de imprimare 3D.

Conectivitate versatilă

Pentru mai multă flexibilitate, placa de bază poate fi conectată la computere single board externe (SBC), precum BTT PI sau Raspberry Pi. O interfață separată pentru alimentare oferă un confort suplimentar în utilizare.

Suport pentru control precis al temperaturii

Pentru un control precis al temperaturii, placa Kraken suportă două canale MAX31865 și două canale pentru rezistențe PT100/PT1000.

High Current Output

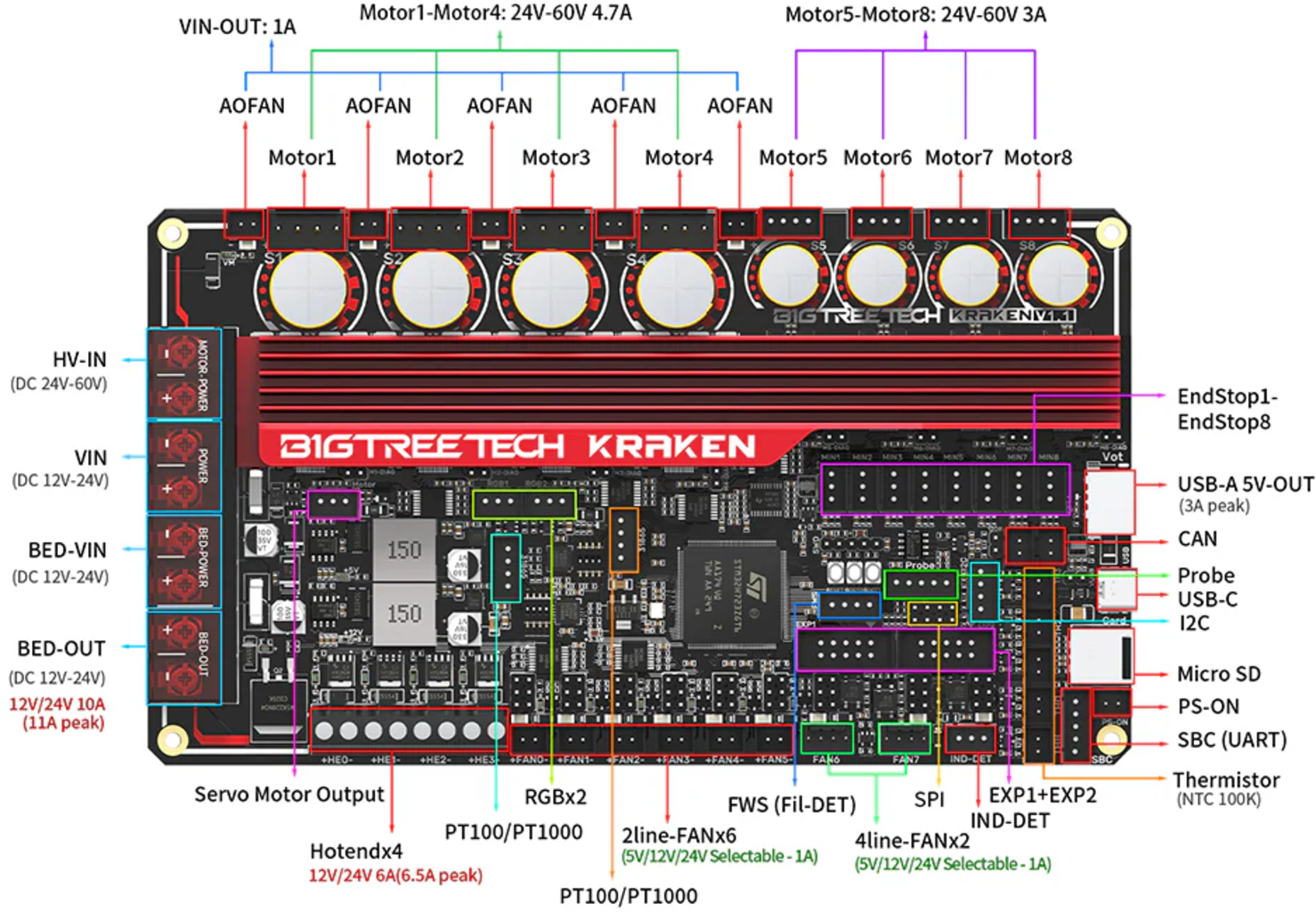

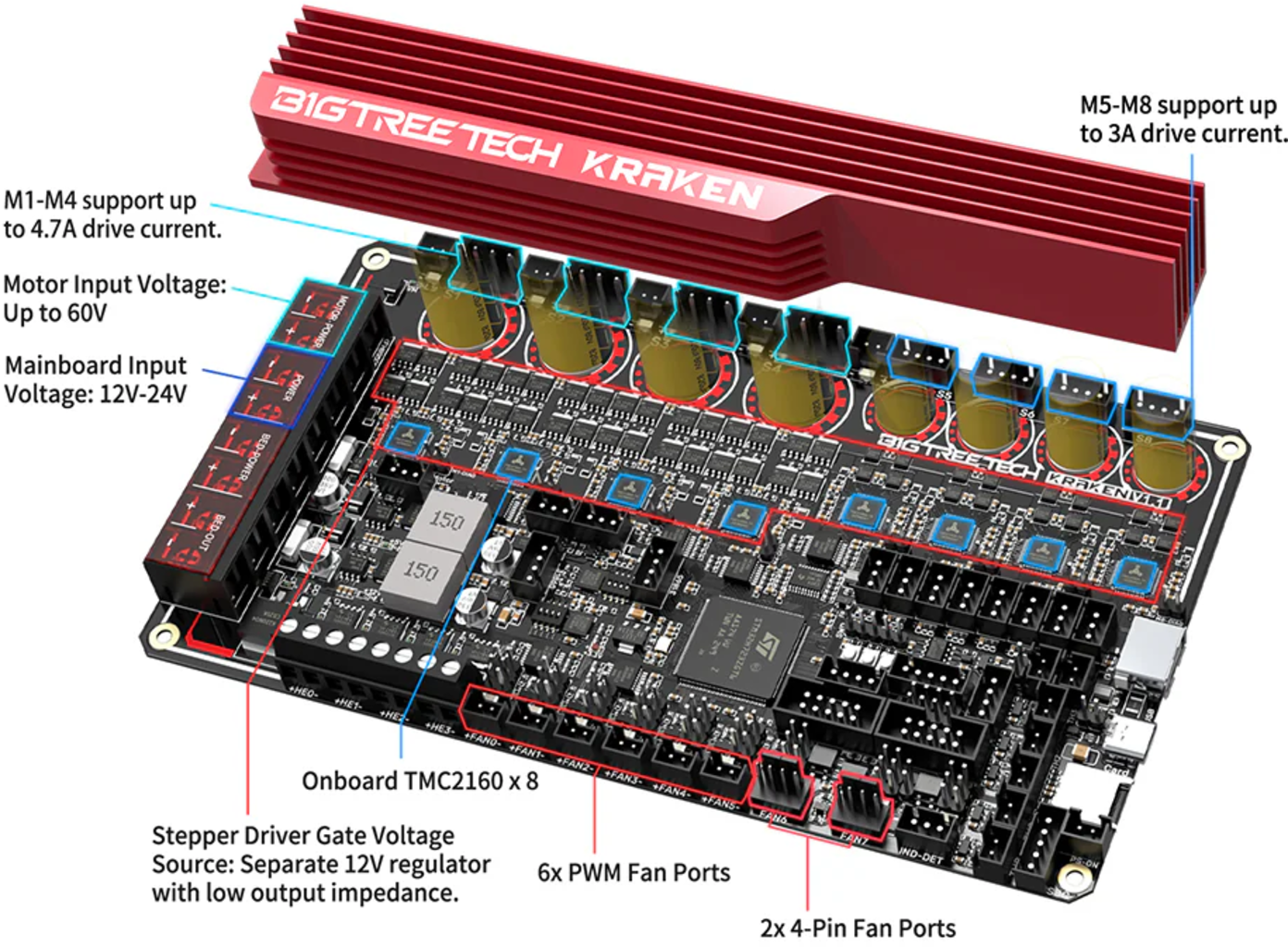

Kraken dispune de socluri M1-M4 pentru până la 4,7A și M5-M8 pentru până la 3A. Astfel, compatibilitatea cu motoare de mare putere este combinată cu un control îmbunătățit.

Două socluri JST cu suport CAN

Modulul CAN asigură o transmisie de date stabilă și fiabilă, precum și o conectare facilă a două plăci EBB SB2240/2209 CAN. Astfel, se poate extinde utilizarea unui StealthBurner sau a altor dispozitive CAN pentru funcții suplimentare.

Protecție completă a plăcii de bază

► eFuse cu Auto-Grade Circuit Shield:

Un circuit eFuse protejează placa de bază împotriva posibilelor deteriorări și asigură fiabilitate pe termen lung. Cu oprire rapidă în caz de suprasarcină și auto-recuperare, eFuse oferă o protecție fără întreținere, conformă celor mai înalte standarde de siguranță.

Funcții: oprire rapidă la suprasarcină, protecție autoregenerantă, funcționare la curenți mici, protecție la supracurent, protecție la scurtcircuit, protecție la curent invers, protecție la supratensiune, protecție la polaritate inversă

► Thermistor Leakage Protection:

Circuitele suplimentare de protecție pentru termistor previn deteriorarea cipului de control și asigură o funcționare sigură.

► 4 x 820uF/80V + 4 x 560uF/80V pentru o livrare stabilă a puterii.

GITHUB

Conținutul pachetului:

• 1 x BTT Kraken
• 1 x Cutie de ambalare
• 1 x Cablu USB-C
• 1 x Set DIY Crimp Terminal
• 1 x Set jumperi
• 1 x Rață neagră BTT
• 1 x Sticker BTT X Klipper
• 1 x Sticker BTT

Specificații tehnice:
